Modulo controller diodo ideale 150V 100A per carica batteria pannello solare con protezione antiriflusso

Marchio:	Enerkey
Numero di modello:	EK-iD150V100A
MOQ:	10pieces
prezzo:	$26.3-$29.2
Dettagli dell' imballaggio:	Strong paper box +EVA Foam
Condizioni di pagamento:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Informazioni dettagliate

Descrizione di prodotto

Informazioni dettagliate

Place of Origin:

Shenzhen, China

Certificazione:

ISO9001/CE/ROHS

Product name:

150V 100A Ideal Diode Module

Copper Thickness:

Application 1:

Solar Panel and Battery charging anti-backfilling

Board Thickness:

2.0mm

Allowable Operating Voltage Range:

12-150V

Static Working Current:

0.1-1.5mA

Allowable Continuous Current:

0-100A

Base Material:

Aluminum substrate

Peak starting current:

Product Size:

L55xW55xT17mm

Weight with Package:

0.4kg

Supply Ability:

10000pcs per day

Descrizione di prodotto

Modulo controller diodo ideale 150V 100A Caricabatterie per pannelli solari Batteria Anti irrigazione inversa

Descrizione del prodotto

Panoramica del prodotto

La serie EK-iD150V100A è una soluzione a diodo ideale progettata per applicazioni ad alta tensione e alta corrente. Utilizza la tecnologia di commutazione rapida SGT di terza generazione per raggiungere una tensione di tenuta di 150 V e una capacità di corrente continua di 100 A. Il suo design del pacchetto ottimizza la dissipazione del calore e il risparmio di spazio, rendendolo adatto a un'ampia gamma di applicazioni, tra cui nuove apparecchiature energetiche, alimentatori industriali e sistemi di sicurezza.

Vantaggi principali

✔ Ultra-bassa resistenza in conduzione

La resistenza in conduzione è di soli 0,0029Ω (tipica), riducendo il consumo energetico del 90% rispetto ai diodi Schottky tradizionali.

Supporta la commutazione rapida a 5 A/μs con un tempo di recupero inverso di <50ns.

✔ Meccanismo di protezione intelligente

Protezione integrata da spegnimento per sovratemperatura (175°C) e sovracorrente (impulso 120A).

Il consumo energetico a riposo è <2μA, prolungando il tempo di standby del sistema della batteria.

✔ Affidabilità di grado industriale

Qualificato per il grado automobilistico AEC-Q101, intervallo di temperatura di esercizio da -65°C a 175°C.

Verificato da 5 milioni di cicli, MTBF >100.000 ore.

Parametri tecnici

Articolo Specifiche Condizioni di prova

Tensione di rottura (Vdss) 150V ID = 1mA

Corrente di drain continua 100A Tc = 25°C

Carica di gate (Qg) 180Nc Vgs = 10V

Resistenza termica (RθJC) 0.5°C/W (Funzionamento a regime stazionario)

Applicazioni tipiche

◼ Circuito di prevenzione del riflusso dell'inverter fotovoltaico

◼ Gestione del percorso di alimentazione BMS per veicoli elettrici

◼ Sistema di commutazione a doppia alimentazione UPS industriale

◼ Architettura ORing dell'alimentatore di backup della stazione base 5G

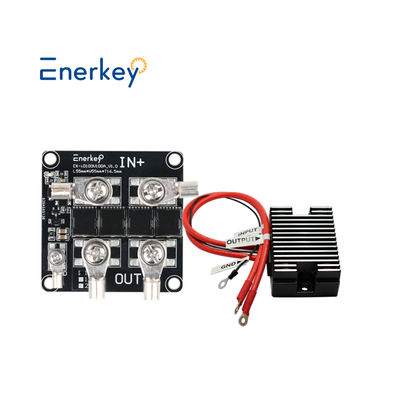

Modulo controller diodo ideale 150V 100A per carica batteria pannello solare con protezione antiriflusso 0

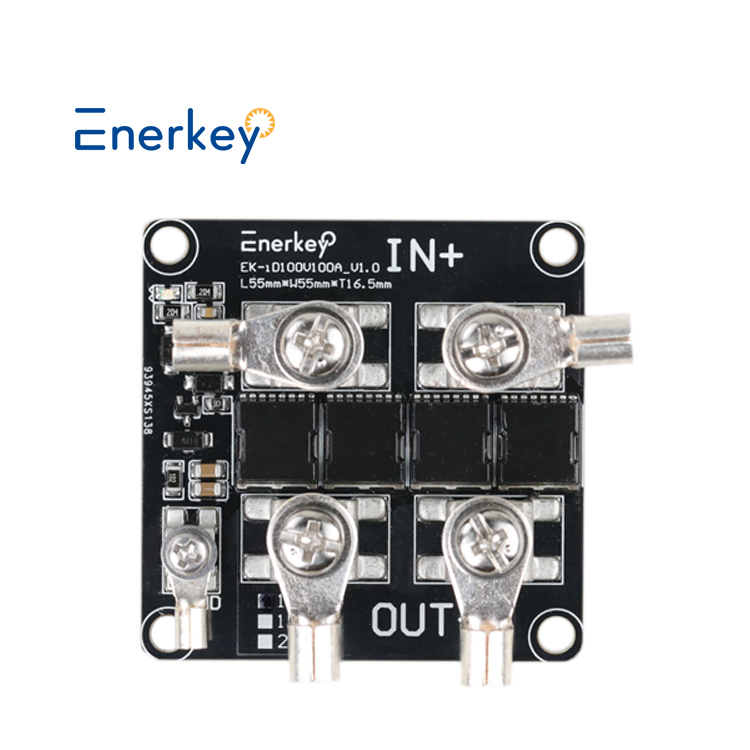

Modulo controller diodo ideale 150V 100A per carica batteria pannello solare con protezione antiriflusso 1

Modulo controller diodo ideale 150V 100A per carica batteria pannello solare con protezione antiriflusso 2

Modulo controller diodo ideale 150V 100A per carica batteria pannello solare con protezione antiriflusso 3

Modulo controller diodo ideale 150V 100A per carica batteria pannello solare con protezione antiriflusso 4

Modulo controller diodo ideale 150V 100A per carica batteria pannello solare con protezione antiriflusso 5

Parametri tecnici

Modulo diodo ideale Enerkey 100V 150V 200V 100A Stazione base solare fotovoltaica Controllo industriale Batteria per auto elettrica in parallelo Per Carica della batteria anti-backfilling
Modello del prodotto	EK-iD100V100A	EK-iD150V100A	EK-iD200V100A
Intervallo di tensione di lavoro	12-100V	12-150V	12-200V
Prodotto Dimensioni (mm)	L55xW55xT17	L55xW55xT17	L55xW55xT17
Peso con scatola	0,4 kg	0,42 kg	0,45 kg
Quantità MOS	4	4	4
Tipo di batteria	NCM/LFP/LTO	NCM/LFP/LTO	NCM/LFP/LTO
Corrente continua	100A	100A	100A
Corrente di spunto di picco	100A	100A	100A
Corrente di funzionamento a riposo	0,6-1,5 mA
Spessore della lamina di rame	2,0 once
Materiale PCB	Piastra in alluminio
Principio di funzionamento	L'ingresso e l'uscita sono equivalenti a diodi. Rileva che la tensione di uscita è maggiore dell'ingresso e disattiva immediatamente l'uscita. Il valore di rilevamento è a livello di millivolt e la velocità di risposta è molto elevata.
Applicazione	1. I pannelli solari impediscono il riflusso (anti-riflusso); 2. La ricarica della batteria impedisce il riflusso (anti-riflusso) (anti-riflusso); 3. L'uscita del modulo a tensione e corrente costanti CC-CC impedisce il riflusso 4. Altre occasioni in cui è richiesta la prevenzione del riflusso (anti-riflusso)
Accessori	Capocorda*5; Capocorda IN+/OUT+ : OTZ6-5, vite M5 Capocorda GND : OTZ2.5-3, vite M3
Temperatura di esercizio	-40℃ ~ +60℃

Dimensioni e lista di imballaggio e schema elettrico

Modulo controller diodo ideale 150V 100A per carica batteria pannello solare con protezione antiriflusso 6

Nota speciale:
1. Questa versione è l'ultima versione ottimizzata. Il modulo non si brucerà se i poli positivo e negativo sono collegati al contrario, il che migliora la sicurezza dell'installazione;

2. Il diodo ideale è un diodo con una resistenza interna ultra-bassa, come suggerisce il nome. La caduta di tensione di conduzione dei diodi ordinari è superiore a 0,6 V. La caduta di tensione di conduzione di un diodo ideale è quasi trascurabile.
3. Lo strato di lamina di rame e lo strato di base in alluminio delle tracce del PCB del substrato in alluminio sono isolati con una tensione di tenuta di 1000 V, quindi non è necessario preoccuparsi dei problemi di rottura. La conducibilità termica è 20 volte più veloce della fibra di vetro FR4 e può essere collegata direttamente al grande dissipatore di calore.
4. Questo modulo diodo ideale non può essere utilizzato nei circuiti raddrizzatori!
5. Il modulo di incapsulamento impermeabile ha un radiatore ispessito, che ha una maggiore efficienza di dissipazione del calore e un riscaldamento a corrente continua inferiore. È adatto agli appassionati di modifiche!

Modulo controller diodo ideale 150V 100A per carica batteria pannello solare con protezione antiriflusso 7

FAQ

Q1. Perché ti abbiamo scelto?

* Possiamo fornirti un efficiente servizio post-vendita, con oltre 10 anni di forte supporto tecnico.

* I prodotti hanno superato le certificazioni degli standard internazionali FCC, CE, ROHS e altri.

* Possiamo fornirti il prezzo di fabbrica, benvenuto a visitare la nostra fabbrica e il processo di produzione.

Q2. Qual è la tua gamma di prodotti (tipo)?

* Ci occupiamo principalmente di sistemi di gestione della batteria nei settori delle batterie di alimentazione, delle batterie di accumulo di energia e delle batterie di consumo.

* Utilizzato principalmente per batterie LFP, Li-ino e LTO.

Q3: Come faccio a sapere che tipo di materiale e tipo è la mia batteria?

* Si prega di guardare il corpo della batteria, se la tensione normale della batteria mostra 3,2 V, la batteria è LiFePo4.

* Se la tensione normale della batteria mostra 3,6 V o 3,7 V, la batteria è una batteria agli ioni di litio o Lto.

Q4. Hai requisiti minimi di ordine?

Può essere personalizzato? Qual è il tempo di consegna per campioni e lotti?

*La nostra quantità minima d'ordine è di 1 pezzo, la personalizzazione ODM è disponibile.

* 1~3 giorni di consegna dei campioni esistenti, 3~10 giorni di consegna dei campioni personalizzati.

Q5: Cosa succede se non posso usarlo?

* I prodotti regolari hanno video didattici, possiamo anche supportare la guida tramite videochiamata online da parte degli ingegneri.

Q6. Quali sono i tuoi termini di pagamento?

* Accettiamo bonifico bancario e pagamento in contanti, tutti negoziabili. Metodo di pagamento: visa, mastercard, T/T, PayPal, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB

Q7. Come garantisci la qualità?

* Tutti i nostri prodotti sono sottoposti a test di laboratorio professionale al 100%, nonché a ripetuti test di invecchiamento.

* Ha ottenuto le certificazioni degli standard internazionali FCC, CE, ROHS e altri.

* Fornire 3 anni di servizio di garanzia post-vendita. Unità di ricambio gratuite per la sostituzione in 3 anni.

Q8. Come scegliere un BMS adatto alla nostra batteria?

* A seconda della tensione e della corrente che corrispondono alla tua batteria, puoi consultare il nostro servizio clienti e te lo forniremo dotato del sistema di gestione della batteria più adatto.

Q9. Come posso contattarti?

* Abbiamo un servizio online 7x24 ore, ti preghiamo di lasciare un messaggio online.

* Puoi anche contattarci tramite e-mail, WhatsApp, WeChat, ecc. (vedi sotto). Siamo lieti di lavorare con te.

Nota: siamo produttori di origine, abbiamo il nostro marchio "EnerKey",Possiamo personalizzare il prodotto in base alle tue esigenze (tensione, filo, ecc.).

Possiamo fornirti un prezzo competitivo sul mercato se hai un ordine all'ingrosso, non esitare a contattarci.Cellulare e WhatsApp e Wechat:
