Equalizzatore attivo
>

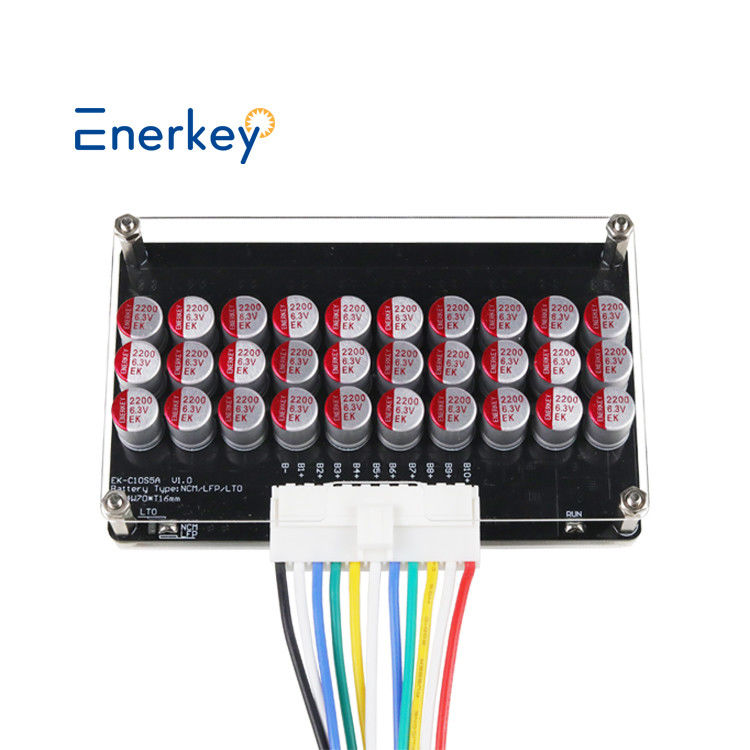

Enerkey 8S-10S 5A Equalizzazione attiva del litio con piastra acrilica per il bilanciamento del pacchetto batterie Li-ion/Lto/Lifepo4

Enerkey 8S-10S 5A Equalizzazione attiva del litio con piastra acrilica per il bilanciamento del pacchetto batterie Li-ion/Lto/Lifepo4

Marchio: Enerkey
Numero di modello: EK-C10S5A
MOQ: 50pieces
prezzo: $13.5-$19.64
Dettagli dell' imballaggio: Strong paper box +EVA Foam
Condizioni di pagamento: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Informazioni dettagliate
Place of Origin:
Shenzhen, China
Certificazione:
ISO9001/CE/ROHS
Nome del prodotto:
10S 5A Equalizzatore attivo con custodia acrilica
Copper Thickness:
2oz
Application:
Home Appliances,Electronic Products,Electroc Scooter
Board Thickness:
1.6mm
Tipo di batteria:
Batteria al litio/Lifepo4/Lto
corde di batteria:
8/9/10s
Base Material:
FR-4
Surface Finishing:
Lead-free HASL
Keywords:
Multilayer Electronic Circuit Board
Service:
OEM/ODM
Product Size:
L114.5*W70.5*T27.5mm
Weight with Package:
0.24kg
Supply Ability:
1000000pcs per day
Descrizione di prodotto
Descrizione del prodotto



TECH-SPEC X12 Parametri tecnici Edizione speciale

Sistema di bilanciamento BMS di livello militare Supporta gli standard DO-160G per l'aviazione



Architettura hardware di base
Unità di controllo di precisione
Chip di controllo principale: TI BQ76952 + STM32G474 (progettazione ridondante a doppio nucleo)
Accuratezza di campionamento ADC: 16 bit (0,05% errore a scala completa)
Topologia del bilanciamento: bilanciamento attivo per lo stoccaggio di energia per capacità (efficienza> 94%)



Parametri di prestazione estremi

Indicatori Parametri locali Norma nazionale GB/T 34131 Media dei prodotti competitivi
Corrente di bilanciamento continua/picco 6A/10A (120s) ≥3A 3,5A/6A
Intervallo di errore di rilevamento della tensione ±2mV@25°C ±15mV ±8mV
Accuratezza di rilevamento della temperatura ±0,5°C (-40~125°C) ±2°C ±1,5°C
Compatibilità elettromagnetica IEC 61000-4-5 4kV di sovraccarico 2kV di sovraccarico 3kV di sovraccarico



- Sì.Norme di verifica di livello militare
Test su ambienti estremi
Prova di vibrazione: MIL-STD-810H Metodo 514.8 (15-2000Hz/20G)
Ciclo di calore bagnato: 85°C/85%RH per 1000 ore (decadenza della capacità <3%)
Corrosione da spruzzo di sale: ASTM B117 1000 ore (il livello di protezione rimane IP69K)



Soluzioni personalizzate per l'industria
▸ Stazione di accumulo di energia: supporta 256 cascate (sincronizzazione clock < 1 ms)
▸ Veicoli speciali: soddisfano la norma ISO 16750-3 12V/24V sistema doppio
▸ Aerospaziale: superata la RTCA DO-160G Sezione 22 protezione da fulmini



Enerkey 8S-10S 5A Equalizzazione attiva del litio con piastra acrilica per il bilanciamento del pacchetto batterie Li-ion/Lto/Lifepo4 0

Enerkey 8S-10S 5A Equalizzazione attiva del litio con piastra acrilica per il bilanciamento del pacchetto batterie Li-ion/Lto/Lifepo4 1

Enerkey 8S-10S 5A Equalizzazione attiva del litio con piastra acrilica per il bilanciamento del pacchetto batterie Li-ion/Lto/Lifepo4 2

Enerkey 8S-10S 5A Equalizzazione attiva del litio con piastra acrilica per il bilanciamento del pacchetto batterie Li-ion/Lto/Lifepo4 3

Enerkey 8S-10S 5A Equalizzazione attiva del litio con piastra acrilica per il bilanciamento del pacchetto batterie Li-ion/Lto/Lifepo4 4

Enerkey 8S-10S 5A Equalizzazione attiva del litio con piastra acrilica per il bilanciamento del pacchetto batterie Li-ion/Lto/Lifepo4 5

Enerkey 8S-10S 5A Equalizzazione attiva del litio con piastra acrilica per il bilanciamento del pacchetto batterie Li-ion/Lto/Lifepo4 6



Parametri tecnici



EnerKey BMS Active Balancer 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 Balancer Capacitor Balancer con piastra acrilica
Modello di prodotto Per le macchine a motore a motore Il sistema di controllo delle emissioni di CO2 EC-C14S5A
Stringhe di prodotti
10S
12S
14S
Stringhe adatte
8-10S
9-12S
9-14S
ProdottoDimensione ((mm)
L114.5*W70.5*T27.5
L137.5*W70.5*T27.5
L125.5*W80.5*T27.5
Peso con scatola
0.24 kg
0.25 kg
0.28 kg
Tipo di batteria
NCM/LFP/LTO
NCM/LFP/LTO
NCM/LFP/LTO
Capacità adeguata
30 ah-300 ah
Precisione di equalizzazione della tensione 5 mV (valore tipico)
Cascata equilibrata
Supporta la cascata equilibrata per i pacchetti di batterie, ad esempio può cascata per 11S, 24S, 36S, 48S.... e così via
Intervallo di raccolta della tensione di una singola cella
Versione NCM/LFP: 2.7V-4.2V
Versione LTO: 1.8-4.2V
Sotto tensione protegge la tensione di sonno
Versione NCM/LFP < 2,7 V
Versione LTO <1,8V
Sotto protezione da tensione
Inizia a bilanciare la tensione
Versione NCM/LFP: 2,835V
Versione LTO: 1.89V
Metodo di equilibrio
Patentato (brevetto n. ZL 2019 1 1259513.3) architettura bilanciata Metodo del condensatore adattabile, l'intero pacchetto batteria è bilanciato allo stesso tempo.
Collegare la batteria per il bilanciamento automatico (default).
Corrente di equilibrio
0.1V Pressione differenziale 1A Corrente in equilibrio,
la pressione differenziale è proporzionale alla corrente di bilanciamento,
la corrente di funzionamento massima ammessa è di 5,5 A
Fornitore di alimentazione esterno
Non è necessario un alimentatore esterno,
basandosi sul trasferimento interno di energia della batteria per ottenere l'equalizzazione sdjacent.
Corrente di funzionamento in sospensione 7mA, la stringa totale attinge energia
Corrente in standby di sospensione
0.1mA (valore tipico)
Temperatura di funzionamento
-20°C ~ +60°C



Enerkey 8S-10S 5A Equalizzazione attiva del litio con piastra acrilica per il bilanciamento del pacchetto batterie Li-ion/Lto/Lifepo4 7

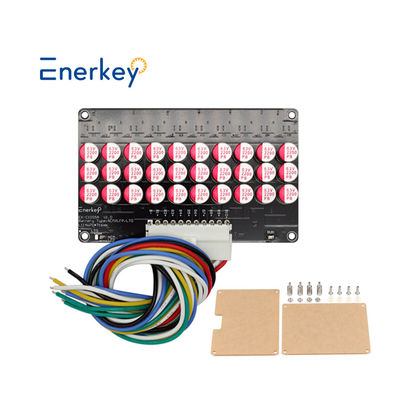

Lista di imballaggio

Enerkey 8S-10S 5A Equalizzazione attiva del litio con piastra acrilica per il bilanciamento del pacchetto batterie Li-ion/Lto/Lifepo4 8

 Connessione via cavo

Il singolo EK-C10S5A supporta l'uso di 8 e 9 e 10 string battery packs.

Enerkey 8S-10S 5A Equalizzazione attiva del litio con piastra acrilica per il bilanciamento del pacchetto batterie Li-ion/Lto/Lifepo4 9
Enerkey 8S-10S 5A Equalizzazione attiva del litio con piastra acrilica per il bilanciamento del pacchetto batterie Li-ion/Lto/Lifepo4 10
Enerkey 8S-10S 5A Equalizzazione attiva del litio con piastra acrilica per il bilanciamento del pacchetto batterie Li-ion/Lto/Lifepo4 11

L'EK-C10S5A supporta i pacchetti di batteria in cascata.

Enerkey 8S-10S 5A Equalizzazione attiva del litio con piastra acrilica per il bilanciamento del pacchetto batterie Li-ion/Lto/Lifepo4 12

NOTA:Come illustrato nella figura precedente, possono esistere più fini comuni di scambio di energia,in modo che l'efficienza dell'equilibrio sia maggiore;È inoltre possibile utilizzare una sola estremità comune dello scambio di energia nella giunzione di due moduli..Gli altri piedi liberi sono sospesi, ed è meglio distribuire il numero di corde ugualmente su ogni tavola.Se avete bisogno del diagramma di cascata per più corde, si prega di contattare il nostro servizio online, Grazie.

 Domande frequenti



D1. Perché abbiamo scelto te?

* Possiamo fornirvi un servizio post-vendita efficiente, con più di 10 anni di forte supporto tecnico.

* I prodotti hanno superato la certificazione FCC, CE, ROHS e altre norme internazionali.

* Possiamo fornirvi il prezzo di fabbrica, benvenuti a visitare la nostra fabbrica e il processo di produzione.



Q2. Qual è la vostra gamma di prodotti (tipo)?

*La nostra attività consiste principalmente nella realizzazione di sistemi di gestione delle batterie nei settori delle batterie di potenza, delle batterie di stoccaggio dell'energia e delle batterie di consumo.

*Utilizzato principalmente per le batterie LFP, Li-ino e LTO.



D3: Come faccio a sapere di che tipo di materiale e tipo è la mia batteria?

Se la tensione normale della batteria mostra 3.2V, la batteria è LiFePo4.

* Se la tensione normale della batteria è di 3,6 o 3,7 V, la batteria è a ioni di litio o a Lto.



Q4. Avete requisiti minimi per l'ordine?

Qual è il tempo di consegna per campioni e lotti?

*La nostra quantità minima di ordine è di 1 pezzo, la personalizzazione ODM è disponibile.

* 1~3 giorni di consegna di campioni esistenti, 3~10 giorni di consegna di campioni personalizzati.



D5: E se non posso usarlo?

*I prodotti regolari hanno video didattici, possiamo anche supportare la guida di videochiamata online da ingegneri.



Q6. Quali sono le vostre condizioni di pagamento?

* Accettiamo bonifici e pagamenti in contanti, tutti negoziabili. Metodo di pagamento: visa, mastercard, T/T, PayPal, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB



Q7. Come si garantisce la qualità?

* Tutti i nostri prodotti sono sottoposti a test professionali di laboratorio al 100%, nonché a ripetuti test di invecchiamento.

* Ottenuto la certificazione FCC, CE, ROHS e altre norme internazionali.

* Fornire un servizio di garanzia post-vendita di 3 anni.



Q8. Come scegliere un BMS adatto alla nostra batteria?

* A seconda della tensione e della corrente che corrisponde alla vostra batteria, potete consultare il nostro servizio clienti che vi fornirà il sistema di gestione della batteria più adatto.



Q9. Come posso contattarti?

Abbiamo un servizio online 24 ore su 24, lasciateci un messaggio online.

*Puoi anche contattarci via e-mail, WhatsApp, WeChat, ecc. Siamo molto felici di lavorare con te.



Noi siamo produttori, abbiamo il nostro marchio per "EnerKey",Possiamo personalizzare il prodotto come esigenza ((Voltage, filo, ecc).
Possiamo fornirti un prezzo competitivo sul mercato se hai un ordine in massa, per favoreNon esitate a contattarci..
Mobile & WhatsApp & Wechat:+86 15387469240;Email: kiwi@enerkey.cn
