Marchio: | Enerkey |
Numero di modello: | EK-BM3R8S120A |
MOQ: | 50pieces |
prezzo: | $15.5-$26.5 |
Dettagli dell' imballaggio: | Scatola di carta resistente + schiuma EVA |
Condizioni di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |

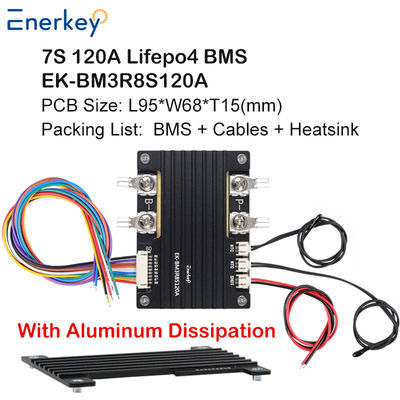

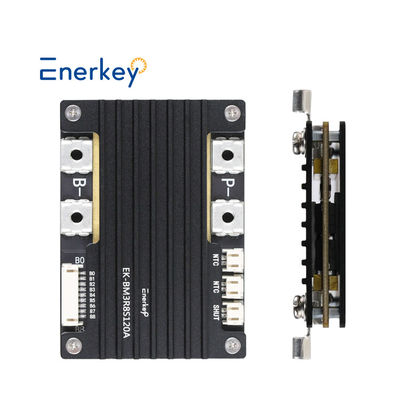

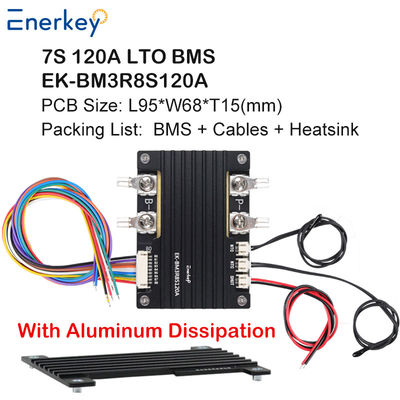

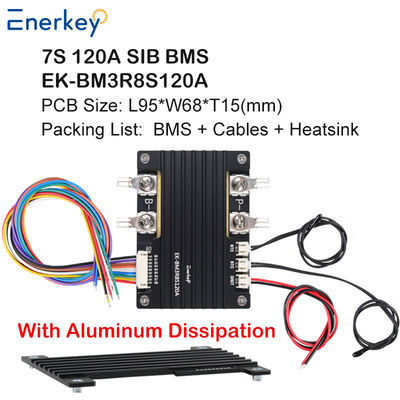

Enerkey 7S 120A BMS 300A Corrente massima BMS Li-ion/Lto/SIB/Lifepo4 BMS per alimentazione esterna
[Compatibilità multi-string] 120A alta corrente batteria al litio scheda di protezione
3S/4S/5S/6S/7S/8S protezione completa da sovraccarico/scarica/corto circuito/supertemperatura
Caratteristiche
Adattamento intelligente multi-string: le batterie 3S-8S sono compatibili con una chiave, non è necessario acquistare ripetutamente, risparmiando costi.
120A corrente continua elevata: supporta il funzionamento stabile di apparecchiature ad alta potenza come utensili elettrici e sistemi di accumulo di energia.
Protezione di sicurezza a sette livelli: sovraccarico, sovraccarico, sovra corrente, corto circuito, sovra-temperatura, equilibrio e protezione contro le connessioni inverse.
Tecnologia di bilanciamento dinamico: controllo della differenza di tensione della cella della batteria a ± 25 mV, che prolunga la durata della batteria di oltre il 20%.
Scenari di applicazione
Veicoli elettrici/motocicli elettrici: assicurare un'alimentazione stabile per i motori ad alta potenza e nessun tempo di fermo durante la salita.
Sistema di accumulo di energia all'aperto: accumulo di energia solare, gestione e controllo della sicurezza dell'alimentazione del veicolo.
Attrezzature industriali: protezione a lungo termine delle auto AGV e delle batterie dei droni.
Apparecchi domestici: alimentazione di emergenza, protezione della sicurezza delle batterie di accumulo energetico domestico.
Vantaggi di progettazione
Tubo MOS di grado militare: utilizzando chip Infineon/TI, resistenza alle alte temperature di 130°C, stabile e senza burnout della scheda.
Funzione di riposo intelligente: corrente di standby < 10μA, risparmio automatico di energia in stato di riposo.
Disegno di cablaggio minimalista: interfaccia placcata in oro antiossidazione, supporto a connettore veloce XT90 / Anderson.
Conchiglia anti-interferenza: dissipazione termica in lega di alluminio + rivestimento isolante, adattabile a ambienti elettromagnetici complessi
Soluzione del punto di dolore dell'utente
"Preoccupato per l'incompatibilità di diversi modelli di batterie?"
→ 3S-8S adattabile, non è necessario sostituire la scheda di protezione, una scheda per più usi.
"Generazione di calore grave sotto alta corrente?"
→ Silicone a due lati per la dissipazione del calore + protezione contro la temperatura, taglio automatico dell'uscita a 85°C.
"Una cattiva funzione di bilanciamento porta ad una rapida attenuazione della batteria?"
→ Tecnologia di bilanciamento dinamico, differenza di tensione < 0,03 V, che prolunga la durata del ciclo della cella della batteria.
Guida all'installazione
Installazione rapida in tre fasi:
Confirmare il numero di stringhe del pacchetto batteria (come 7S richiede 7 fili)
Collegare B- (polo negativo totale) e P- (polo negativo di uscita)
Collegare i fili di rilevamento dei poli positivi di ciascuna cella della batteria (B1-B8)
Nota: la connessione inversa è severamente vietata!
Garanzia e manutenzione
Garanzia di un anno: sostituzione gratuita per danni non causati dall'uomo (compresi i casi di esaurimento eccessivo).
Supporto tecnico: fornire una guida remota per la personalizzazione del diagramma di cablaggio e il debug dei parametri.
Set di accessori: filo di silicone opzionale, tubo termico e guarnizione isolante dello stesso stile.
Tipo di articolo | Parametri | |||||||||
1 | Visualizzazione dei parametri | Modello di prodotto | EK-BM3R8S120A | |||||||
Dimensione del prodotto ((mm) | L95*W68*T15 | |||||||||
Peso del prodotto ((kg) | 0.25 | |||||||||
Materiale del prodotto | FR-4 / Stagno spray senza piombo | |||||||||
Tipo di batteria applicabile | Lifepo4 | Li-ion | Lto | SIB | ||||||
Corde della batteria applicabile | 3S-8S | 3S-8S | 3S-8S | 3S-8S | ||||||
Corrente nominale di scarico | 120A | 120A | 120A | 120A | ||||||
Corrente di partenza massima | 300A | 300A | 300A | 300A | ||||||
Tipo di articolo | Trigger (ora) |
Trigger (ora) |
Trigger (ora) |
Trigger (ora) |
Trigger (ora) |
Trigger (ora) |
Trigger (ora) |
Trigger (ora) |
||
2 | Protezione da carica | Valore della tensione di protezione da sovratensione | 3.65V/1S | 3.50V/1S | 4.25V/1S | 4.05V/1S | 2.85V/1S | 2.75V/1S | 3.95V/1S | 3.80V/1S |
Valore della tensione di differenza di fase bilanciata | Differenza di tensione di attivazione 30mV / tempo di attivazione 0,5S / tempo di bilanciamento 10S ciclo | |||||||||
Valore di tensione di bilanciamento | 3.45V | 3.70V | 2.50V | 3.10V | ||||||
Valore in eccesso | 120A/2S, scollegare il caricabatterie per recuperare | |||||||||
Valore a bassa temperatura | Protezione da sovra-temperatura di carica 60°C/2S / rilascio 55°C/2S | |||||||||
Valore di sovratemperatura | Protezione a bassa temperatura di carica -5°C/2S / rilascio 0°C/2S | |||||||||
3 | Protezione contro scarichi | Valore della tensione di protezione da sottovolta | 2.30V/1S | 2.70V/1S | 2.75V/1S | 3.0V/1S | 1.70V/1S | 1.80V/1S | 1.50V/1S | 2.00V/1S |
Valore di protezione contro la sovraccorrenza | 150A/2S, disconnettere il carico o attivare la ricarica | |||||||||
Valore di protezione contro la sovraccorrenza | 250A/0.5S, disconnettere il carico o attivare la ricarica | |||||||||
Valore di protezione da cortocircuito | 500A/128uS, carico di disconnessione o carica attivata | |||||||||
Valore a bassa temperatura | Protezione contro la temperatura eccessiva di scarico 65°C/2S, rilascio 60°C/2S | |||||||||
Valore di sovratemperatura | Protezione da scarico a bassa temperatura -20°C/2S, rilascio -10°C/2S | |||||||||
4 | Altri | Consumo di corrente in standby | 25 uA | |||||||
Tensione di blocco della scheda madre | / |
Precauzioni per il cablaggio:
1L'installazione della scheda di protezione richiede una certa conoscenza tecnica dell'elettronica.
2. Quando il cablaggio, first connect the B- wire at the soldering pad position to the total negative terminal of the battery (the B- wire should be soldered to a short and thick wire) and solder the wired terminal to the battery pack first, e poi inserire la piastra protettiva.
3Il collegamento tra il terminale della batteria B- e il terminale della scheda di protezione B- deve essere corto e spesso.In caso contrario il pannello di protezione si carica e scarica in anticipo e non funziona.
4. Devi usare fili spessi quando si cabla P + / P-. I fili troppo sottili e troppo lunghi bruceranno la scheda!
D1. Perché abbiamo scelto te?
* Possiamo fornirvi un servizio post-vendita efficiente, con più di 10 anni di forte supporto tecnico.
* I prodotti hanno superato la certificazione FCC, CE, ROHS e altre norme internazionali.
* Possiamo fornirvi il prezzo di fabbrica, benvenuti a visitare la nostra fabbrica e il processo di produzione.
Q2. Qual è la vostra gamma di prodotti (tipo)?
*La nostra attività consiste principalmente nella realizzazione di sistemi di gestione delle batterie nei settori delle batterie di potenza, delle batterie di stoccaggio dell'energia e delle batterie di consumo.
*Utilizzato principalmente per le batterie LFP, Li-ino e LTO.
D3: Come faccio a sapere di che tipo di materiale e tipo è la mia batteria?
Se la tensione normale della batteria mostra 3.2V, la batteria è LiFePo4.
* Se la tensione normale della batteria è di 3,6 o 3,7 V, la batteria è a ioni di litio o a Lto.
Q4. Avete requisiti minimi per l'ordine?
Qual è il tempo di consegna per campioni e lotti?
*La nostra quantità minima di ordine è di 1 pezzo, la personalizzazione ODM è disponibile.
* 1~3 giorni di consegna di campioni esistenti, 3~10 giorni di consegna di campioni personalizzati.
D5: E se non posso usarlo?
*I prodotti regolari hanno video didattici, possiamo anche supportare la guida di videochiamata online da ingegneri.
Q6. Quali sono le vostre condizioni di pagamento?
* Accettiamo bonifici e pagamenti in contanti, tutti negoziabili. Metodo di pagamento: visa, mastercard, T/T, PayPal, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB
Q7. Come si garantisce la qualità?
* Tutti i nostri prodotti sono sottoposti a test professionali di laboratorio al 100%, nonché a ripetuti test di invecchiamento.
* Ottenuto la certificazione FCC, CE, ROHS e altre norme internazionali.
* Fornire un servizio di garanzia post-vendita di 3 anni.
Q8. Come scegliere un BMS adatto alla nostra batteria?
* A seconda della tensione e della corrente che corrisponde alla vostra batteria, potete consultare il nostro servizio clienti che vi fornirà il sistema di gestione della batteria più adatto.
Q9. Come posso contattarti?
Abbiamo un servizio online 24 ore su 24, lasciateci un messaggio online.
*Puoi anche contattarci via e-mail, WhatsApp, WeChat, ecc. Siamo molto felici di lavorare con te.
