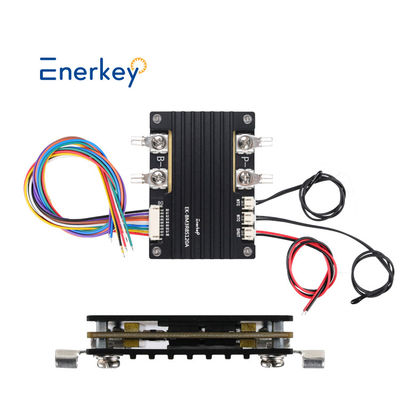

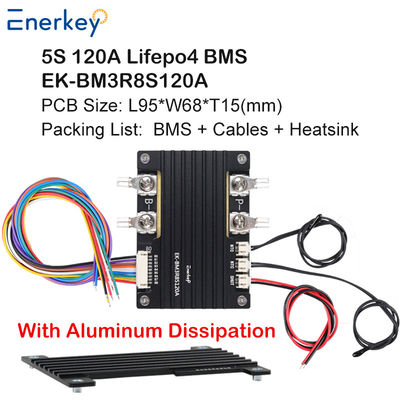

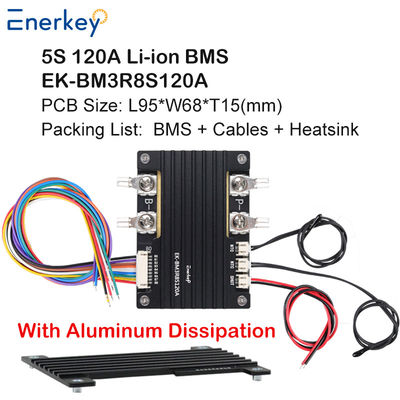

Enerkey BMS 5S 120A Tavola di protezione della batteria al litio MOS di grado militare con bilanciamento per lo stoccaggio esterno di energia

Marchio:	Enerkey
Numero di modello:	EK-BM3R8S120A
MOQ:	30pieces
prezzo:	$17.5-$20.5
Dettagli dell' imballaggio:	Strong paper box +EVA Foam
Condizioni di pagamento:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Informazioni dettagliate

Descrizione di prodotto

Informazioni dettagliate

Place of Origin:

Shenzhen, China

Certificazione:

ISO9001/CE/ROHS

Product Name:

5S 120A Lithium Battery BMS with Heatsink

Copper Thickness:

Application:

Industrial energy storage

Board Thickness:

1.6mm

Tipo di batteria:

Li-ion/Lifepo4/Lto/SIB

Allowable Operating Voltage Range:

0-30V

Rated Discharge Currenturrent:

Corrente di partenza massima:

Used For:

Lithium Battery Protection Board

Keywords:

5S BMS

Materiale di base:

Surface Finishing:

Lead-free spray tin

Dimensione del prodotto:

L95xW68xT15mm

Weight with Package:

0.25kg

Supply Ability:

1000000pcs per day

Descrizione di prodotto

Enerkey BMS 5S 120A Tavola di protezione della batteria al litio MOS di grado militare con bilanciamento per lo stoccaggio esterno di energia

Descrizione del prodotto

Parametri elettrici
1. Intervallo di tensione
Batteria applicabile: da 3S (litio ternario 12,6V) a 8S (FeLi 33,6V)
Limita di protezione contro la sovraccarica: singola cella 4,25V±0,05V (litio ternario) / 3,65V±0,05V (FeLi)
soglia di protezione contro le sovraccariche: singola cella 2,45V±0,1V (litio ternario) / 2,0V±0,1V (FeLi)
2Prestazioni correnti
Corrente di scarica continua: 120A (funzionamento stabile)
Corrente di picco: 300A (supporta scarica di impulsi di 5 secondi)
Tempo di risposta della protezione da cortocircuito: ≤ 10 ms (l'auto-recupero richiede il caricamento del grilletto)
3. Monitoraggio della temperatura
Sensore NTC integrato, gamma di monitoraggio: -20°C~85°C (precisione ±1°C)
Limita di protezione ad alta temperatura: 70°C±5°C (regolazione programmabile)

Meccanismo di protezione
1Funzioni di protezione di base
Protezione da sovraccarico/scarica, protezione da sovraccarico, protezione da cortocircuito, protezione da temperatura
Funzione di bilanciamento: bilanciamento passivo, corrente di bilanciamento 80mA-150mA (riparazione della differenza di tensione)
2Protezione estesa
Supporta la modifica della batteria al piombo in batteria al litio (i parametri di tensione devono essere abbinati)
Modulo di comunicazione Bluetooth (personalizzabile): visualizzazione in tempo reale dei dati di tensione, temperatura e corrente

Progettazione strutturale
1. Configurazione hardware
Materiale della conchiglia: processo di fusione a stampaggio in lega di alluminio, trattamento anodizzante superficiale (anticorrosione)
Soluzione di dissipazione del calore: silicone conduttivo termico interno + dissipatore di calore esterno (supporta convezione naturale/raffreddamento dell'aria)
2Specificità fisiche
Dimensioni: 95×68×15 mm (pacchetto compatto)
Peso: ≤ 2000 g (compresi il guscio e i componenti di dissipazione del calore)

Compatibilità e applicazione
1Tipo di batteria applicabile
Batteria ternaria al litio (3,6-4,2 V/cellula), batteria al litio al fosfato di ferro (3,2 V/cellula), batteria al litio titanato (2,3 V/cellula), batteria agli ioni di sodio (2,3 V/cellula)
2Scenari tipici
Apparecchiature industriali: robot per veicoli a motore, batterie per carrelli elevatori elettrici
Sistemi di accumulo di energia: alimentatori esterni, apparecchiature di accumulo di energia solare
Modifica del veicolo: batterie al piombo sostituite da batterie al litio (ad esempio veicoli elettrici, camper)

Certificazione e garanzia
• Norme di certificazione: RoHS, CE (conformemente ai requisiti di esportazione)
• Periodo di garanzia: 18 mesi (danni non causati dall'uomo)

Lista di imballaggio
• Corpo della scheda di protezione × 1
• Cavo × 1

Enerkey BMS 5S 120A Tavola di protezione della batteria al litio MOS di grado militare con bilanciamento per lo stoccaggio esterno di energia 0

Enerkey BMS 5S 120A Tavola di protezione della batteria al litio MOS di grado militare con bilanciamento per lo stoccaggio esterno di energia 1

Enerkey BMS 5S 120A Tavola di protezione della batteria al litio MOS di grado militare con bilanciamento per lo stoccaggio esterno di energia 2

Enerkey BMS 5S 120A Tavola di protezione della batteria al litio MOS di grado militare con bilanciamento per lo stoccaggio esterno di energia 3

Enerkey BMS 5S 120A Tavola di protezione della batteria al litio MOS di grado militare con bilanciamento per lo stoccaggio esterno di energia 4

Parametri tecnici

	Tipo di articolo		Parametri
1	Visualizzazione dei parametri	Modello di prodotto	EK-BM3R8S120A
		Dimensione del prodotto ((mm)	L95W68T15
		Peso del prodotto ((kg)	0.25
		Materiale del prodotto	FR-4 / Stagno spray senza piombo
		Tipo di batteria applicabile	Lifepo4		Li-ion		Lto		SIB
		Corde della batteria applicabile	3S-8S		3S-8S		3S-8S		3S-8S
		Corrente nominale di scarico	120A		120A		120A		120A
		Corrente di partenza massima	300A		300A		300A		300A
	Tipo di articolo		Trigger (ora)	Trigger (ora)	Trigger (ora)	Trigger (ora)	Trigger (ora)	Trigger (ora)	Trigger (ora)	Trigger (ora)
2	Protezione da carica	Valore della tensione di protezione da sovratensione	3.65V/1S	3.50V/1S	4.25V/1S	4.05V/1S	2.85V/1S	2.75V/1S	3.95V/1S	3.80V/1S
		Valore della tensione di differenza di fase bilanciata	Differenza di tensione di attivazione 30mV / tempo di attivazione 0,5S / tempo di bilanciamento 10S ciclo
		Valore di tensione di bilanciamento	3.45V		3.70V		2.50V		3.10V
		Valore in eccesso	120A/2S, scollegare il caricabatterie per recuperare
		Valore a bassa temperatura	Protezione da sovra-temperatura di carica 60°C/2S / rilascio 55°C/2S
		Valore di sovratemperatura	Protezione a bassa temperatura di carica -5°C/2S / rilascio 0°C/2S
3	Protezione contro scarichi	Valore della tensione di protezione da sottovolta	2.30V/1S	2.70V/1S	2.75V/1S	3.0V/1S	1.70V/1S	1.80V/1S	1.50V/1S	2.00V/1S
		Valore di protezione contro la sovraccorrenza	150A/2S, disconnettere il carico o attivare la ricarica
		Valore di protezione contro la sovraccorrenza	250A/0.5S, disconnettere il carico o attivare la ricarica
		Valore di protezione da cortocircuito	500A/128uS, carico di disconnessione o carica attivata
		Valore a bassa temperatura	Protezione contro la temperatura eccessiva di scarico 65°C/2S, rilascio 60°C/2S
		Valore di sovratemperatura	Protezione da scarico a bassa temperatura -20°C/2S, rilascio -10°C/2S
4	Altri	Consumo di corrente in standby	25 uA
		Tensione di blocco della scheda madre	/

Dimensioni $ Lista di imballaggio

Il pacchetto include:

1 * BMS con dissipatore termico

1 * Cavo terminale NTC

1 * Cavo di commutazione

1 * Cavo terminale

6 * Lugg terminali

6 * M5 Vetture

Enerkey BMS 5S 120A Tavola di protezione della batteria al litio MOS di grado militare con bilanciamento per lo stoccaggio esterno di energia 5

Diagramma del filo

Enerkey BMS 5S 120A Tavola di protezione della batteria al litio MOS di grado militare con bilanciamento per lo stoccaggio esterno di energia 6

Precauzioni per il cablaggio:
1L'installazione della scheda di protezione richiede una certa conoscenza tecnica dell'elettronica.
2. Quando il cablaggio, first connect the B- wire at the soldering pad position to the total negative terminal of the battery (the B- wire should be soldered to a short and thick wire) and solder the wired terminal to the battery pack first, e poi inserire la piastra protettiva.
3Il collegamento tra il terminale della batteria B- e il terminale della scheda di protezione B- deve essere corto e spesso.In caso contrario il pannello di protezione si carica e scarica in anticipo e non funziona.

4. Devi usare fili spessi quando si cabla P + / P-. I fili troppo sottili e troppo lunghi bruceranno la scheda!

Domande frequenti

D1. Perché abbiamo scelto te?

* Possiamo fornirvi un servizio post-vendita efficiente, con più di 10 anni di forte supporto tecnico.

* I prodotti hanno superato la certificazione FCC, CE, ROHS e altre norme internazionali.

* Possiamo fornirvi il prezzo di fabbrica, benvenuti a visitare la nostra fabbrica e il processo di produzione.

Q2. Qual è la vostra gamma di prodotti (tipo)?

*La nostra attività consiste principalmente nella realizzazione di sistemi di gestione delle batterie nei settori delle batterie di potenza, delle batterie di stoccaggio dell'energia e delle batterie di consumo.

*Utilizzato principalmente per le batterie LFP, Li-ino e LTO.

D3: Come faccio a sapere di che tipo di materiale e tipo è la mia batteria?

Se la tensione normale della batteria mostra 3.2V, la batteria è LiFePo4.

* Se la tensione normale della batteria è di 3,6 o 3,7 V, la batteria è a ioni di litio o a Lto.

Q4. Avete requisiti minimi per l'ordine?

Qual è il tempo di consegna per campioni e lotti?

*La nostra quantità minima di ordine è di 1 pezzo, la personalizzazione ODM è disponibile.

* 1~3 giorni di consegna di campioni esistenti, 3~10 giorni di consegna di campioni personalizzati.

D5: E se non posso usarlo?

*I prodotti regolari hanno video didattici, possiamo anche supportare la guida di videochiamata online da ingegneri.

Q6. Quali sono le vostre condizioni di pagamento?

* Accettiamo bonifici e pagamenti in contanti, tutti negoziabili. Metodo di pagamento: visa, mastercard, T/T, PayPal, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB

Q7. Come si garantisce la qualità?

* Tutti i nostri prodotti sono sottoposti a test professionali di laboratorio al 100%, nonché a ripetuti test di invecchiamento.

* Ottenuto la certificazione FCC, CE, ROHS e altre norme internazionali.

* Fornire un servizio di garanzia post-vendita di 3 anni.

Q8. Come scegliere un BMS adatto alla nostra batteria?

* A seconda della tensione e della corrente che corrisponde alla vostra batteria, potete consultare il nostro servizio clienti che vi fornirà il sistema di gestione della batteria più adatto.

Q9. Come posso contattarti?

Abbiamo un servizio online 24 ore su 24, lasciateci un messaggio online.

*Puoi anche contattarci via e-mail, WhatsApp, WeChat, ecc. Siamo molto felici di lavorare con te.

Noi siamo produttori, abbiamo il nostro marchio per "EnerKey",Possiamo personalizzare il prodotto come esigenza ((Voltage, filo, ecc).

Possiamo fornirti un prezzo competitivo sul mercato se hai un ordine in massa, per favoreNon esitate a contattarci..

Mobile & WhatsApp & Wechat:+86 15387469240;Email: kiwi@enerkey.cn
