Marchio: | Enerkey |
Numero di modello: | EK-BM3R4S120A |
MOQ: | 5pieces |
prezzo: | $36.45-$37 |
Dettagli dell' imballaggio: | Strong paper box +EVA Foam |
Condizioni di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Funzioni del BMS
Il sistema di gestione della batteria svolge le seguenti quattro funzioni:
1. Monitoraggio dei parametri della batteria
Questa è la funzione primaria di un BMS. Monitorizza lo stato di una cella come rappresentato da parametri come:
La tensione indica la tensione totale di una cella, la tensione combinata della batteria, le tensioni massime e minime della cella, e così via.
Temperatura: mostra la temperatura media della cella, le temperature di assunzione e di uscita del liquido di raffreddamento e la temperatura complessiva della batteria.
Lo stato di carica della cella per indicare il livello di carica della batteria.
Lo stato di salute della cella mostra la capacità della batteria rimanente in percentuale della capacità originale.
Lo stato di potenza della cella mostra la quantità di potenza disponibile per una certa durata data l'utilizzo corrente, la temperatura e altri fattori.
Lo stato di sicurezza della cella è determinato tenendo sotto controllo tutti i parametri e determinando se l'utilizzo della cella rappresenta un pericolo.
Il flusso del liquido di raffreddamento e la sua velocità.
Il flusso di corrente dentro e fuori la cella.
Tipo di articolo | Parametri | |||||||||

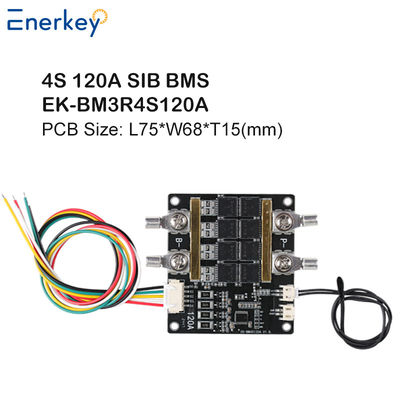

1 | Visualizzazione dei parametri | Modello di prodotto | EK-BM3R4S120A | |||||||
Dimensione del prodotto ((mm) | L75*W68*T15 | |||||||||
Peso del prodotto ((kg) | 0.08 | |||||||||
Materiale del prodotto | FR-4 / Stagno spray senza piombo | |||||||||
Tipo di batteria applicabile | Lifepo4 | Li-ion | Lto | SIB | ||||||
Numero di stringa della batteria applicabile | 3S / 4S | 3S / 4S | 3S / 4S | 3S / 4S | ||||||
Corrente nominale di scarico | 120A | 120A | 120A | 120A | ||||||
Corrente di partenza massima | 300A | 300A | 300A | 300A | ||||||
Tipo di articolo | Trigger (ora) |
Trigger (ora) |
Trigger (ora) |
Trigger (ora) |
Trigger (ora) |
Trigger (ora) |
Trigger (ora) |
Trigger (ora) |
||
2 | Protezione da carica | Valore della tensione di protezione da sovratensione | 3.65V/1S | 3.50V/1S | 4.25V/1S | 4.05V/1S | 2.85V/1S | 2.75V/1S | 3.95V/1S | 3.80V/1S |
Valore della tensione di differenza di fase bilanciata | Differenza di tensione di attivazione 30mV / tempo di attivazione 0,5S / tempo di bilanciamento 10S ciclo | |||||||||
Valore di tensione di bilanciamento | 3.45V | 3.70V | 2.50V | 3.10V | ||||||
Valore in eccesso | 120A/2S, scollegare il caricabatterie per recuperare | |||||||||
Valore a bassa temperatura | Protezione da sovra-temperatura di carica 60°C/2S / rilascio 55°C/2S | |||||||||
Valore di sovratemperatura | Protezione a bassa temperatura di carica -5°C/2S / rilascio 0°C/2S | |||||||||
3 | Protezione contro scarichi | Valore della tensione di protezione da sottovolta | 2.30V/1S | 2.70V/1S | 2.75V/1S | 3.0V/1S | 1.70V/1S | 1.80V/1S | 1.50V/1S | 2.00V/1S |
Valore di protezione contro la sovraccorrenza | 150A/2S, disconnettere il carico o attivare la ricarica | |||||||||
Valore di protezione contro la sovraccorrenza | 250A/0.5S, disconnettere il carico o attivare la ricarica | |||||||||
Valore di protezione da cortocircuito | 500A/128uS, carico di disconnessione o carica attivata | |||||||||
Valore a bassa temperatura | Protezione contro la temperatura eccessiva di scarico 65°C/2S, rilascio 60°C/2S | |||||||||
Valore di sovratemperatura | Protezione da scarico a bassa temperatura -20°C/2S, rilascio -10°C/2S | |||||||||
4 | Altri | Consumo di corrente in standby | 25 uA | |||||||
Tensione di blocco della scheda madre | / |

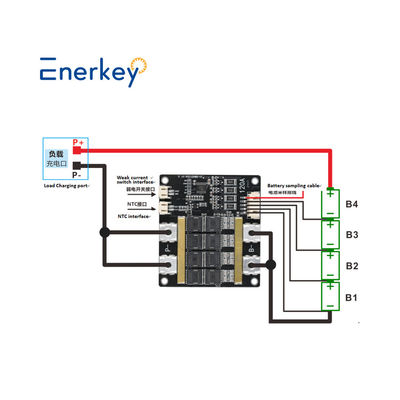

Precauzioni per il cablaggio:
1L'installazione della scheda di protezione richiede una certa conoscenza tecnica dell'elettronica.
2. Quando il cablaggio, first connect the B- wire at the soldering pad position to the total negative terminal of the battery (the B- wire should be soldered to a short and thick wire) and solder the wired terminal to the battery pack first, e poi inserire la piastra protettiva.
3Il collegamento tra il terminale della batteria B- e il terminale della scheda di protezione B- deve essere corto e spesso.In caso contrario il pannello di protezione si carica e scarica in anticipo e non funziona.
4. Devi usare fili spessi quando si cabla P + / P-. I fili troppo sottili e troppo lunghi bruceranno la scheda!
D1. Perché abbiamo scelto te?
* Possiamo fornirvi un servizio post-vendita efficiente, con più di 10 anni di forte supporto tecnico.
* I prodotti hanno superato la certificazione FCC, CE, ROHS e altre norme internazionali.
* Possiamo fornirvi il prezzo di fabbrica, benvenuti a visitare la nostra fabbrica e il processo di produzione.
Q2. Qual è la vostra gamma di prodotti (tipo)?
*La nostra attività consiste principalmente nella realizzazione di sistemi di gestione delle batterie nei settori delle batterie di potenza, delle batterie di stoccaggio dell'energia e delle batterie di consumo.
*Utilizzato principalmente per le batterie LFP, Li-ino e LTO.
D3: Come faccio a sapere di che tipo di materiale e tipo è la mia batteria?
Se la tensione normale della batteria mostra 3.2V, la batteria è LiFePo4.
* Se la tensione normale della batteria è di 3,6 o 3,7 V, la batteria è a ioni di litio o a Lto.
Q4. Avete requisiti minimi per l'ordine?
Qual è il tempo di consegna per campioni e lotti?
*La nostra quantità minima di ordine è di 1 pezzo, la personalizzazione ODM è disponibile.
* 1~3 giorni di consegna di campioni esistenti, 3~10 giorni di consegna di campioni personalizzati.
D5: E se non posso usarlo?
*I prodotti regolari hanno video didattici, possiamo anche supportare la guida di videochiamata online da ingegneri.
Q6. Quali sono le vostre condizioni di pagamento?
* Accettiamo bonifici e pagamenti in contanti, tutti negoziabili. Metodo di pagamento: visa, mastercard, T/T, PayPal, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB
Q7. Come si garantisce la qualità?
* Tutti i nostri prodotti sono sottoposti a test professionali di laboratorio al 100%, nonché a ripetuti test di invecchiamento.
* Ottenuto la certificazione FCC, CE, ROHS e altre norme internazionali.
* Fornire un servizio di garanzia post-vendita di 3 anni.
Q8. Come scegliere un BMS adatto alla nostra batteria?
* A seconda della tensione e della corrente che corrisponde alla vostra batteria, potete consultare il nostro servizio clienti che vi fornirà il sistema di gestione della batteria più adatto.
Q9. Come posso contattarti?
Abbiamo un servizio online 24 ore su 24, lasciateci un messaggio online.
*Puoi anche contattarci via e-mail, WhatsApp, WeChat, ecc. Siamo molto felici di lavorare con te.
![]() |
