Attualmente, i veicoli elettrici utilizzano generalmente batterie al litio, la cui capacità e tensione a singola cella variano notevolmente e sono soggette a incoerenze durante la ricarica e la scarica,

La maggior parte dei veicoli elettrici ha un'autonomia ridotta, con conseguente riduzione dell'autonomia dei veicoli elettrici e con effetti sulla durata di vita della batteria.la batteria di potenza comunemente utilizzata nei veicoli elettrici è la batteria al litio ferro fosfato.

Poiché la batteria al litio fosfato di ferro è una batteria secondaria, si verificherà una incoerenza durante il processo di ricarica e scarica,che è dovuto alla diversa resistenza interna e resistività della batteria al litio ferro fosfato.

Per risolvere questo problema, è necessario bilanciare la batteria monocellulare per ridurre al minimo la sua incoerenza interna.bilanciamento attivo e bilanciamento passivo.

L'equilibrio attivo si riferisce all'equilibrio utilizzando una struttura di circuito composta da un circuito e un chip di controllo.il bilanciamento attivo non richiede la modifica dello stato di nessun altro dispositivo o componente, e ha i vantaggi di una semplice implementazione, basso costo e nessun impatto sulla batteria.

Tuttavia, a causa delle grandi differenze di resistenza e di capacità tra le batterie monocellulari,il circuito di bilanciamento attivo deve trasformare la tensione di ogni singola cella a un valore di tensione uniforme attraverso un trasformatore,

Inoltre, poiché ogni singola cella deve essere campionata e controllata in modo sincrono,la struttura del circuito è più complessa e il costo è più elevato.

L'equilibrio passivo significa convertire la tensione di ciascuna cella senza modificare lo stato della batteria e quindi confrontare i valori di tensione convertiti.Questo metodo si ottiene principalmente rilevando la differenza tra le tensioni di ciascuna cella.



Parametri tecnici

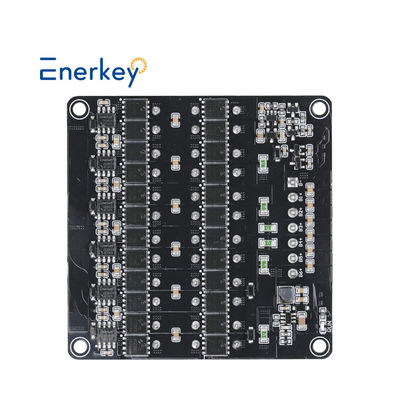

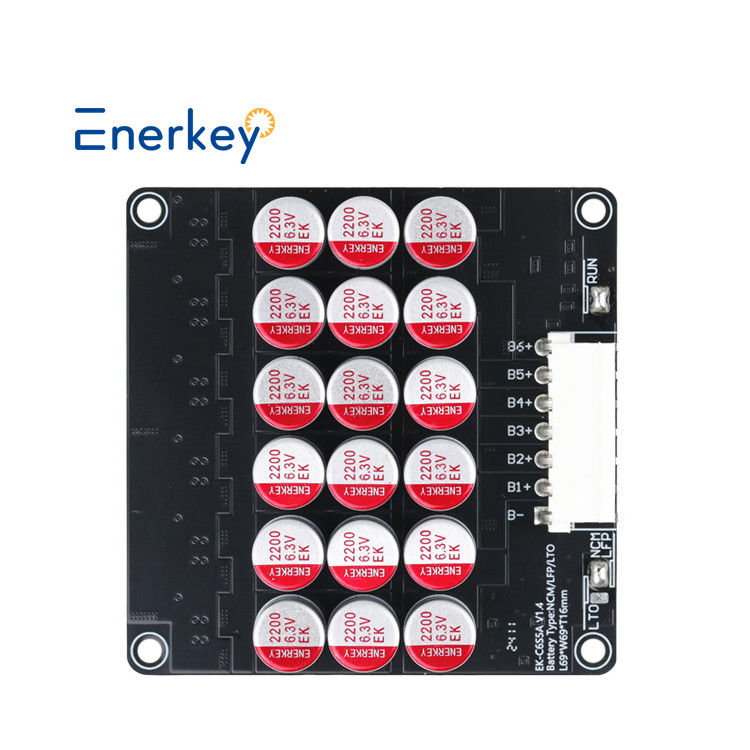

EnerKey BMS Active Balancer 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 Balancer Balancer Capacitor
Modello di prodotto	E-C6S5A	E-C7S5A	E-C8S5A
Stringhe di prodotti	6S	7S	8S
Stringhe adatte	4-6S	5-7S	6-8S
ProdottoDimensione ((mm)	L69*W69*T16	L80*W69.5*T16	L91*W70*T16
Peso con scatola	0.16 kg	0.18 kg	0.19 kg
Tipo di batteria	NCM/LFP/LTO	NCM/LFP/LTO	NCM/LFP/LTO
Capacità adeguata	30 ah-300 ah
Precisione di equalizzazione della tensione	5 mV (valore tipico)
Cascata equilibrata	Supporta la cascata equilibrata per i pacchetti di batterie, ad esempio può cascata per 11S, 24S, 36S, 48S.... e così via
Intervallo di raccolta della tensione di una singola cella	Versione NCM/LFP: 2.7V-4.2V
	Versione LTO: 1.8-4.2V
Sotto tensione protegge la tensione di sonno	Versione NCM/LFP < 2,7 V
	Versione LTO <1,8V
Sotto protezione da tensione Inizia a bilanciare la tensione	Versione NCM/LFP: 2,835V
	Versione LTO: 1.89V
Metodo di equilibrio	Architettura bilanciata brevettata (brevetto n. ZL 2019 1 1259513.3) Metodo del condensatore adattabile, l'intero pacchetto batteria è bilanciato allo stesso tempo. Collegare la batteria per il bilanciamento automatico (default).
Corrente di equilibrio	0.1V Pressione differenziale 1A Corrente in equilibrio,
	la pressione differenziale è proporzionale alla corrente di bilanciamento,
	la corrente di funzionamento massima ammessa è di 5,5 A
Fornitore di alimentazione esterno	Non è necessario un alimentatore esterno,
	basandosi sul trasferimento interno di energia della batteria per ottenere l'equalizzazione sdjacent.
Corrente di funzionamento in sospensione	7mA, la stringa totale attinge energia
Corrente in standby di sospensione	0.1mA (valore tipico)
Temperatura di funzionamento	-20°C ~ +60°C





Lista di imballaggio

 Connessione via cavo

Un singolo EK-C6S5A supporta l'utilizzo di batterie a 4 e 5 e 6 corde.

EK-C6S5A supporta pacchetti di batterie a cascata.

NOTA:Come illustrato nella figura precedente, possono esistere più fini comuni di scambio di energia,in modo che l'efficienza dell'equilibrio sia maggiore;È inoltre possibile utilizzare una sola estremità comune dello scambio di energia nella giunzione di due moduli..Gli altri piedi liberi sono sospesi, ed è meglio distribuire il numero di corde ugualmente su ogni tavola.Se avete bisogno del diagramma di cascata per più corde, si prega di contattare il nostro servizio online, Grazie.
