Descrizione
Articolo del rapporto / Attività sospetta

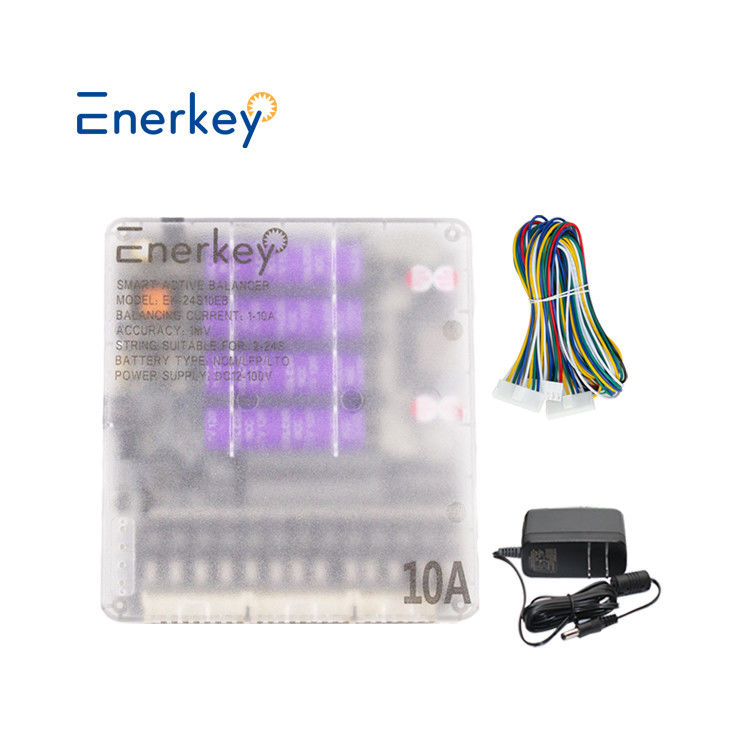

Accessori: Cavo di bilanciamento+alimentazione

Supporto alla connessione a cascata



Versione speciale

Questo è un equalizzatore, potrebbe bilanciare la differenza di tensione tra serie di batterie per rendere le batterie più durevoli, e la durata della batteria sarebbe più lunga,
Non è un BMS, quindi non ha la protezione da sovratensione, sovratensione e sovratensione, ma può funzionare con il BMS insieme,
È adatto per batterie Li-ion e LiFePo4, può essere utilizzato con qualsiasi capacità di batterie,
A causa della corrente di bilanciamento è fissa, quindi il tempo di bilanciamento per la batteria di grande capacità è lento, e per la batteria di piccola capacità è veloce



Descrizione del prodotto

Il prodotto supporta Android e IOS!App nome "Enerkey"

LED blu è indicatore di stato BT: LED acceso costantemente---Connectato; LED lampeggia---Disconnesso

LED rosso è indicatore dello stato di guasto: LED acceso costantemente --- guasto interno; LED lampeggia --- rilevamento della batteria non è riuscito

Indicatore di stato di funzionamento del LED verde: LED sempre accesa---Equalizzazione terminata; LED lampeggia---On Equalizzazione

Attenzione: se non avete un fondello elettronico, non compratelo, altrimenti il prodotto brucerà causando perdite economiche!

Serie adatta per impostazione predefinita: 2s~24S (Ha bisogno di alimentazione DC esterna se la tensione della batteria è inferiore a 20V-100V)
Se si desidera connettersi a 4s ~ 9s, si prega di aggiungere un alimentatore DC aggiuntivo per il lavoro

Adatti: batterie: NCM/LFP/LTO tutte compatibili

La tensione totale della batteria è superiore a 30V

Protezione da sottovoltaggio tensione latente: personalizzare su APP: 1,5 ~ 4,2V

Corrente di lavoro statica: bilanciamento chiuso ~ 10mA, bilanciamento aperto: 25mA Dimensione ((MM): L156*W144*T28

Condizione di lavoro: 120°C-55°C

Nessuna necessità di alimentazione esterna, basata sul trasferimento interno di energia della batteria per raggiungere l'intero equilibrio del gruppo





Parametri tecnici

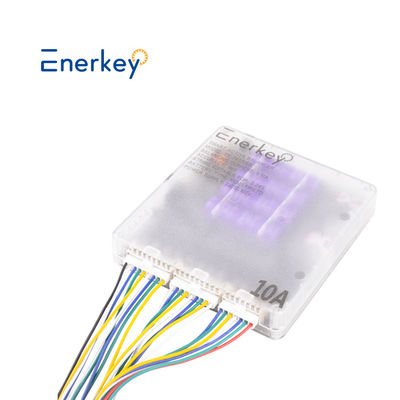

Modello di prodotto	10A bilanciatore attivo intelligente per 2-24 (EK-24S10EB)
Tipo di batteria supportato	NCM/LFP/LTO ((Li-ion/Lifepo4/Lto)
Intervallo di raccolta della tensione di una singola cella	1.5V~4.5V
Sotto tensione protegge la tensione di sonno	APP può essere personalizzato Impostazioni:1.5-4.2V
Metodo di equilibrio	Trasferimento a canale singolo in condivisione temporale, trasferimento di energia punto a punto
Protezione inversa	Potere di supporto al disordine per il rilevamento/protezione
Corrente di equilibrio	APP può essere personalizzato Impostazioni: 1A~10A
Se è necessaria una fonte di alimentazione esterna	Fonte di alimentazione esterna 24V-100V ((precisione ±1mV) Azionato a batteria (precisione ±3mV)
Precisione di equalizzazione della tensione	APP può essere personalizzato Impostazioni :1mV(TYP)
Cascata di fili	Sostegno
Funzione di rilevamento di guasti di alimentazione	Sostegno
Funzione di protezione del filo sbagliata	Sostegno
Funzione di allarme di guasto	Sostegno
C'è un buzzer	APP può essere personalizzato Impostazioni
Dissipazione di potenza	In equilibrio≈1W, fermo equilibrio≈0,5W
Temperatura di funzionamento	-20°C ~ +55°C
Applicazione	Giocattoli elettrici, auto/bicicletta elettrica



Lista di imballaggio





 Manuale di utilizzo

Diagramma di cablaggio

L'utilizzo di energia da batteria o alimentazione da adattatore DC, il suo metodo di cablaggio è lo stesso, solo le seguenti due differenze:
1 supporto di alimentazione da batteria 4S-24S, precisione di bilanciamento della tensione ±3mV;
L'adattatore di corrente continua supporta l'alimentazione 2S-24S, con una precisione di bilanciamento della tensione ±1mV. La figura seguente mostra come installare e collegare la batteria 24S:

EK-24S10EB supporta l'uso in cascata e almeno una batteria tra ogni due equalizzatori è la "fine comune di scambio di energia".Il seguente utilizza il 36S come esempio per descrivere come installare e collegare i cavi:

Avviso:
1.Quando viene utilizzato in cascata, vi è almeno una "comunità di scambio di energia" tra ogni due equalizzatori.

2.Durante l'utilizzo a cascata, controllare se il cablaggio non è corretto. Se non può essere utilizzato dopo la connessione, contattare il personale post-vendita per consultare il diagramma a cascata corrispondente.
