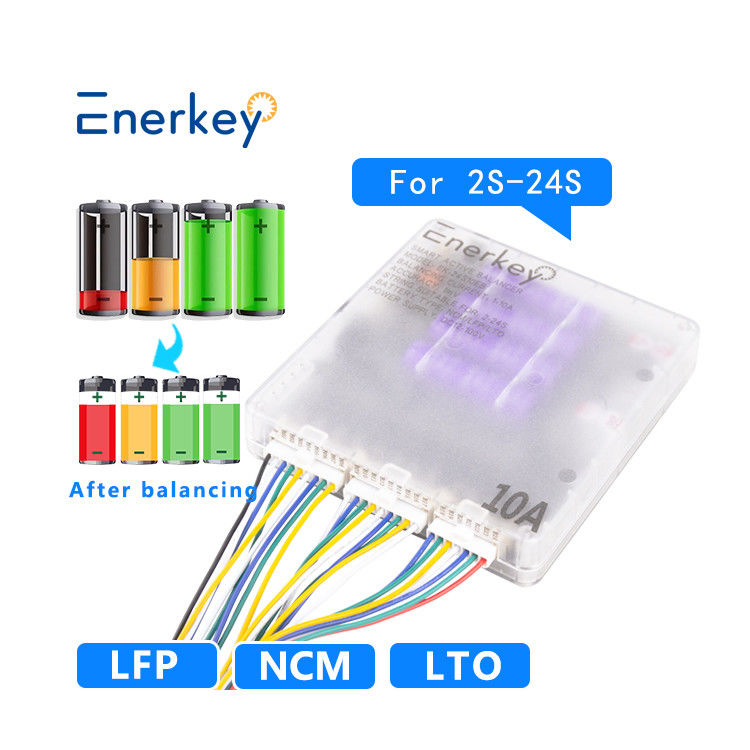

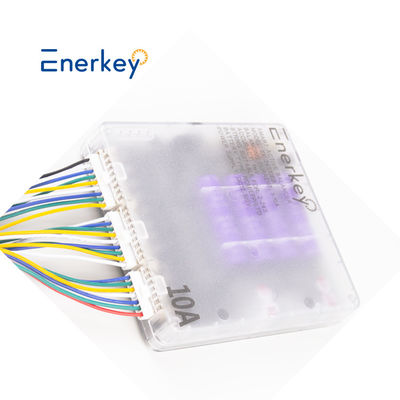

Caratteristiche:



Numero di stringa applicabile: 2S-24S

Cascading: supporto in cascata

Dimensioni limite: L156 x W144 x T28 (mm)

Peso (escluso l'imballaggio) :960 g

Protezione inversa: supporta la potenza disordinata sul rilevamento/protezione

Fonte di alimentazione esterna: DC 12-120V

Tipo di batteria di supporto: batteria al litio ternaria (NCM) /batteria al litio fosfato di ferro (LFP) /batteria al litio titanato (LTO)

Intervallo di funzionamento della tensione individuale: 1,5V~4,5V

Sotto protezione di tensione tensione di sonno può essere personalizzato da APP: 1.5-4.2V

Il metodo di equilibrio prevede la condivisione del tempo, il trasferimento di un singolo canale e il trasferimento di energia da un punto all'altro.

Corrente di equalizzazione può essere personalizzata da APP: 1A~10A

La precisione di bilanciamento della tensione può essere personalizzata da APP: 1mV (valore tipico)



È necessario un alimentatore esterno che possa essere alimentato da una batteria (con una precisione di 3mV) e un alimentatore esterno (con una precisione di 1mV)

Funzione di rilevamento del guasto di corrente: supporta il rilevamento del guasto di corrente

Funzione di protezione del filo sbagliato: supporta la funzione di protezione del filo sbagliato

Funzione di allarme di guasto: supporta la funzione di allarme di guasto

Buzzer può essere personalizzato tramite le impostazioni dell'app

Consumo di energia ≈ 1W quando il sistema di equalizzazione è acceso, ≈ 0,5W quando il sistema di equalizzazione è spento

Temperatura dell'ambiente di lavoro da -20 ° a +45 °





Parametri tecnici

Modello di prodotto	10A bilanciatore attivo intelligente per 2-24 (EK-24S10EB)
Tipo di batteria supportato	NCM/LFP/LTO ((Li-ion/Lifepo4/Lto)
Intervallo di raccolta della tensione di una singola cella	1.5V~4.5V
Sotto tensione protegge la tensione di sonno	APP può essere personalizzato Impostazioni:1.5-4.2V
Metodo di equilibrio	Trasferimento a canale singolo in condivisione temporale, trasferimento di energia punto a punto
Protezione inversa	Potere di supporto al disordine per il rilevamento/protezione
Corrente di equilibrio	APP può essere personalizzato Impostazioni: 1A~10A
Se è necessaria una fonte di alimentazione esterna	Fonte di alimentazione esterna 24V-100V ((precisione ±1mV) Azionato a batteria (precisione ±3mV)
Precisione di equalizzazione della tensione	APP può essere personalizzato Impostazioni :1mV(TYP)
Cascata di fili	Sostegno
Funzione di rilevamento di guasti di alimentazione	Sostegno
Funzione di protezione del filo sbagliata	Sostegno
Funzione di allarme di guasto	Sostegno
C'è un buzzer	APP può essere personalizzato Impostazioni
Dissipazione di potenza	In equilibrio≈1W, fermo equilibrio≈0,5W
Temperatura di funzionamento	-20°C ~ +55°C
Applicazione	Giocattoli elettrici, auto/bicicletta elettrica



Lista di imballaggio





 Manuale di utilizzo

Diagramma di cablaggio

L'utilizzo di energia da batteria o alimentazione da adattatore DC, il suo metodo di cablaggio è lo stesso, solo le seguenti due differenze:
1 supporto di alimentazione da batteria 4S-24S, precisione di bilanciamento della tensione ±3mV;
L'adattatore di corrente continua supporta l'alimentazione 2S-24S, con una precisione di bilanciamento della tensione ±1mV. La figura seguente mostra come installare e collegare la batteria 24S:

EK-24S10EB supporta l'uso in cascata e almeno una batteria tra ogni due equalizzatori è la "fine comune di scambio di energia".Il seguente utilizza il 36S come esempio per descrivere come installare e collegare i cavi:

Avviso:
1.Quando viene utilizzato in cascata, vi è almeno una "comunità di scambio di energia" tra ogni due equalizzatori.

2.Durante l'utilizzo a cascata, controllare se il cablaggio non è corretto. Se non può essere utilizzato dopo la connessione, contattare il personale post-vendita per consultare il diagramma a cascata corrispondente.



 Domande frequenti

D1. Perché abbiamo scelto te?

* Possiamo fornirvi un servizio post-vendita efficiente, con più di 10 anni di forte supporto tecnico.

* I prodotti hanno superato la certificazione FCC, CE, ROHS e altre norme internazionali.

* Possiamo fornirvi il prezzo di fabbrica, benvenuti a visitare la nostra fabbrica e il processo di produzione.

Q2. Qual è la vostra gamma di prodotti (tipo)?

*La nostra attività consiste principalmente nella realizzazione di sistemi di gestione delle batterie nei settori delle batterie di potenza, delle batterie di stoccaggio dell'energia e delle batterie di consumo.

*Utilizzato principalmente per le batterie LFP, Li-ino e LTO.

D3: Come faccio a sapere di che tipo di materiale e tipo è la mia batteria?

Se la tensione normale della batteria mostra 3.2V, la batteria è LiFePo4.

* Se la tensione normale della batteria è di 3,6 o 3,7 V, la batteria è a ioni di litio o a Lto.

Q4. Avete requisiti minimi per l'ordine?

Qual è il tempo di consegna per campioni e lotti?

*La nostra quantità minima di ordine è di 1 pezzo, la personalizzazione ODM è disponibile.

* 1~3 giorni di consegna di campioni esistenti, 3~10 giorni di consegna di campioni personalizzati.

D5: E se non posso usarlo?

*I prodotti regolari hanno video didattici, possiamo anche supportare la guida di videochiamata online da ingegneri.

Q6. Quali sono le vostre condizioni di pagamento?

* Accettiamo bonifici e pagamenti in contanti, tutti negoziabili. Metodo di pagamento: visa, mastercard, T/T, PayPal, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB

Q7. Come si garantisce la qualità?

* Tutti i nostri prodotti sono sottoposti a test professionali di laboratorio al 100%, nonché a ripetuti test di invecchiamento.

* Ottenuto la certificazione FCC, CE, ROHS e altre norme internazionali.

* Fornire un servizio di garanzia post-vendita di 3 anni.

Q8. Come scegliere un BMS adatto alla nostra batteria?

* A seconda della tensione e della corrente che corrisponde alla vostra batteria, potete consultare il nostro servizio clienti che vi fornirà il sistema di gestione della batteria più adatto.

Q9. Come posso contattarti?

Abbiamo un servizio online 24 ore su 24, lasciateci un messaggio online.

*Puoi anche contattarci via e-mail, WhatsApp, WeChat, ecc. Siamo molto felici di lavorare con te.
