L'equalizatore attivo intelligente per batterie al litio è un dispositivo chiave ampiamente utilizzato nei veicoli elettrici, nei sistemi di accumulo di energia e in altri settori che richiedono l'uso di batterie al litio.La sua funzione è quella di garantire che ogni singola cella della batteria al litio possa mantenere lo stesso livello di tensione, migliorando così le prestazioni e la durata della batteria al litio.



Tecnologia di bilanciamento: l'equalizatore attivo della batteria al litio rileva la differenza di tensione di ogni singola cella, controlla il flusso di corrente,e bilancia la batteria ad alta tensione alla batteria a bassa tensione attraverso la corrente dissipataQuesto metodo consente di evitare la sovraccarica o la sovraccarica di alcune singole celle e di migliorare la durata di vita dell'intero pacchetto batterie.



La tecnologia di bilanciamento delle batterie è di solito implementata tramite un sistema di gestione delle batterie (BMS).Il BMS monitora continuamente lo stato di ciascuna cella della batteria e regola la strategia di carica e scarica in base alle necessità per raggiungere l'equilibrio tra le celle della batteria.Esistono principalmente i seguenti metodi di bilanciamento:



bilanciamento passivo: aggiungendo resistori o induttori tra le celle della batteria, le celle della batteria con stato di carica più elevato vengono scaricate, mentre le celle della batteria con stato di carica inferiore vengono caricate,per raggiungere un equilibrio.



bilanciamento attivo: tramite interruttori elettronici e circuiti di controllo,l'energia in eccesso nelle celle della batteria con stato di carica superiore viene trasferita attivamente alle celle della batteria con stato di carica inferiore per raggiungere l'equilibrio.



Bilanciamento della comunicazione: le celle della batteria scambiano informazioni sullo stato attraverso una rete di comunicazione e ottimizzano il processo di ricarica e scarica attraverso algoritmi intelligenti per raggiungere l'equilibrio.





Parametri tecnici

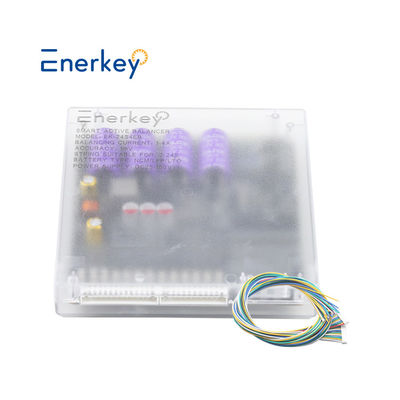

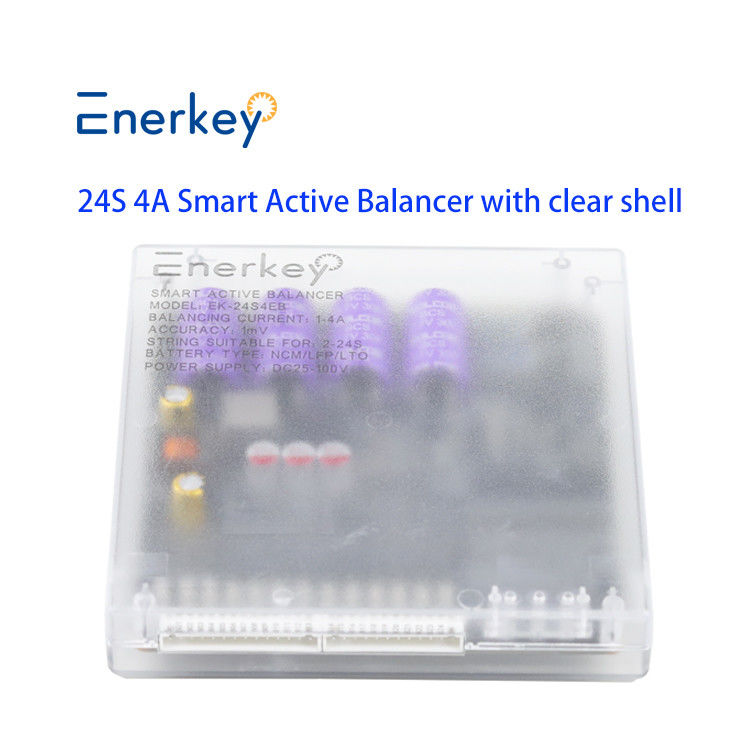

Modello di prodotto	4A bilanciatore attivo intelligente per 2-24 (EK-24S4EB)
Tipo di batteria supportato	NCM/LFP/LTO ((Li-ion/Lifepo4/Lto)
Intervallo di raccolta della tensione di una singola cella	1.5V~4.5V
Sotto tensione protegge la tensione di sonno	APP può essere personalizzato Impostazioni:1.5-4.2V
Metodo di equilibrio	Trasferimento a canale singolo in condivisione temporale, trasferimento di energia punto a punto
Protezione inversa	Potere di supporto al disordine per il rilevamento/protezione
Corrente di equilibrio	APP può essere personalizzato Impostazioni: 1A~4A
Se è necessaria una fonte di alimentazione esterna	Quando la tensione totale del sistema della batteria è inferiore a 25 V, È necessario un modulo di potenziamento esterno o un alimentatore esterno.
Precisione di equalizzazione della tensione	APP può essere personalizzato Impostazioni :1mV(TYP)
Cascata di fili	Sostegno
Funzione di rilevamento di guasti di alimentazione	Sostegno
Funzione di protezione del filo sbagliata	Sostegno
Funzione di allarme di guasto	Sostegno
C'è un buzzer	APP può essere personalizzato Impostazioni
Dissipazione di potenza	In equilibrio≈1W, fermo equilibrio≈0,5W
Temperatura di funzionamento	-20°C ~ +55°C
Applicazione	Giocattoli elettrici, auto/bicicletta elettrica



Lista di imballaggio





 Manuale di utilizzo

Diagramma di cablaggio

Quando viene utilizzato per batterie con meno di 24 celle in serie, il perno vuoto è sospeso.

Quando viene utilizzato per batterie con tensione totale inferiore a 25 V, è richiesta un'alimentazione esterna in CC.

EK-24S4EB supporta l'uso in cascata e almeno una batteria tra ogni due equalizzatori è la "fine comune dello scambio di energia".Il seguente utilizza il 32S come esempio per descrivere come installare e collegare i cavi:

Avviso:
1.Quando viene utilizzato in cascata, vi è almeno una "comunità di scambio di energia" tra ogni due equalizzatori.

2.Durante l'utilizzo a cascata, controllare se il cablaggio non è corretto. Se non può essere utilizzato dopo la connessione, contattare il personale post-vendita per consultare il diagramma a cascata corrispondente.
