FR-4 Protezione della batteria agli ioni di litio Batteria al litio ternaria BMS 5S per auto elettronica

Marchio:	Enerkey
Numero di modello:	L'indicatore di velocità deve essere conforme alle prescrizioni di cui all'allegato II.
MOQ:	50pieces
prezzo:	$6.29-$6.69
Dettagli dell' imballaggio:	Scatola di carta resistente + schiuma EVA
Condizioni di pagamento:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Informazioni dettagliate

Descrizione di prodotto

Informazioni dettagliate

Luogo di origine:

Shenzhen, Cina

Certificazione:

ISO9001/CE/ROHS

Nome del prodotto:

5S 50A Batteria al litio BMS con NTC

Spessore del rame:

Applicazione:

Fornitore di alimentazione esterno e scooter

Spessore della scheda:

1.6 mm

Tipo di batteria:

Batteria al litio ternaria

Intervallo di tensione di funzionamento ammissibile:

0-30V

Corrente di scarica nominale:

40A (tipo) 50A (massimo)

Corrente di partenza massima:

Utilizzato per:

Pannello di protezione delle batterie al litio

Lunghezza NTC:

60 mm ((Può essere più lungo)

Materiale di base:

Finitura superficiale:

HASL senza piombo

Dimensione del prodotto:

L77.5xW26xT7.3mm

Peso del pacchetto:

0.025kg

Capacità di alimentazione:

1000000pcs al giorno

Evidenziare:

Pannello di protezione della batteria agli ioni di litio FR-4

Batteria al litio ternaria per auto elettronica BMS

Batteria al litio ternaria BMS 5S

Descrizione di prodotto

Descrizione del prodotto

Abbiamo un processo completo di personalizzazione, progettazione, collaudo, produzione di massa e vendita.che può personalizzare le schede PCB di protezione delle batterie agli ioni di litio con CANBUS, RS485 e altre interfacce di comunicazione.

Se avete esigenze di alta tensione, è anche possibile personalizzare il nostro hardware BMS con relè.biciclette elettriche, scooter elettrici, sistema di gestione della batteria delle moto elettriche BMS, batteria dei veicoli elettrici EV BMS, ecc.

Nota:
1. Si prega di selezionare la scheda di protezione appropriata in base al tipo di batteria e alla connessione di serie effettivi. La scheda di protezione con numero di serie diverso non può essere utilizzata universalmente.La scheda di protezione può cambiare il numero di serie della batteria da jumperPer maggiori dettagli, vedere l'immagine di spiegazione dell'aggiustamento dei parametri.
2Prima di installare la scheda di protezione, la batteria deve essere ben abbinata e le batterie vecchie e nuove non possono essere mescolate.
3. Si prega di rimuovere il cavo prima di cablaggio, e collegare tutti i fili, e poi confermare che il cablaggio è corretto prima di collegare il cavo.il diagramma del cablaggio di controllo è collegato gradualmente dal polo negativo della batteriaPer la linea di spessore, selezionare il filo quadrato appropriato in base al valore attuale di carico.
4Quando la corrente di lavoro è troppo elevata, aggiungere stagno alla parte in scatola della parte anteriore e posteriore della scheda di protezione,o spessire il filo di rame per aumentare la capacità di sovraccarico della scheda di circuitoAltrimenti, la pelle di rame sulla scheda di circuito verrà condotta alla corrente a causa di una corrente eccessiva.
5, la funzione di protezione della temperatura è necessaria, è necessario aggiungere resistenza NTC 10K (si rimanda alla descrizione).
6Se la carica della corrente istantanea di avvio è molto grande e porta a una protezione errata, il dispositivo deve essere installato in modo che la corrente di avvio immediata non sia troppo elevata.si può selezionare il ritardo di protezione secondaria per ridurre la presenza di falsa protezione.

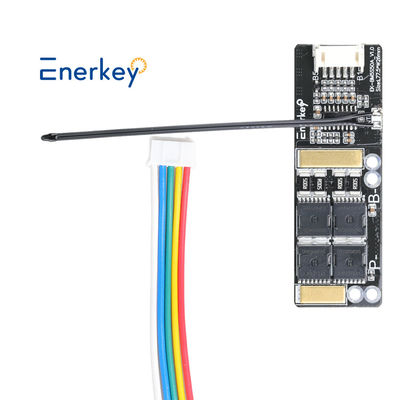

FR-4 Protezione della batteria agli ioni di litio Batteria al litio ternaria BMS 5S per auto elettronica 0

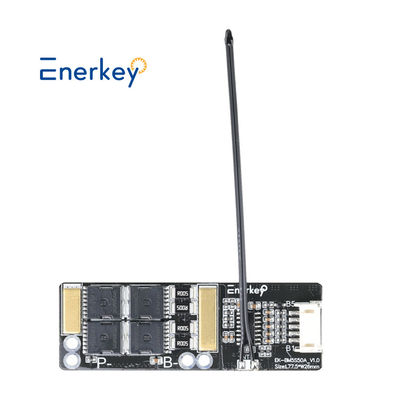

FR-4 Protezione della batteria agli ioni di litio Batteria al litio ternaria BMS 5S per auto elettronica 1

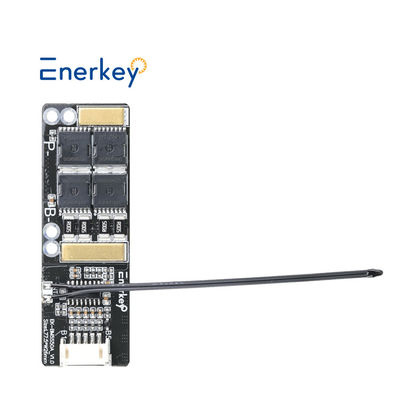

FR-4 Protezione della batteria agli ioni di litio Batteria al litio ternaria BMS 5S per auto elettronica 2

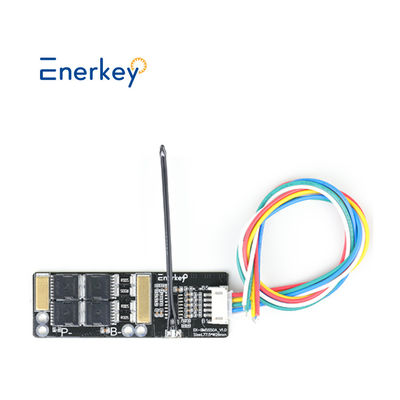

FR-4 Protezione della batteria agli ioni di litio Batteria al litio ternaria BMS 5S per auto elettronica 3

FR-4 Protezione della batteria agli ioni di litio Batteria al litio ternaria BMS 5S per auto elettronica 4

FR-4 Protezione della batteria agli ioni di litio Batteria al litio ternaria BMS 5S per auto elettronica 5

FR-4 Protezione della batteria agli ioni di litio Batteria al litio ternaria BMS 5S per auto elettronica 6

Parametri tecnici

Enerkey Batteria al litio PConsiglio di rotazione (BMS) 3S 4S 5S 50A 11,2V 12,6V 16V 18VPerPannelli solari fotovoltaici e impianti di accumulo di energia per l'industria e la casa e auto elettrica, scooter e moto
Modello di prodotto	EK-BM3r4S50A	EK-BM5S50A
Adatto bcorde arteriose	3S/4S	5S
Dimensione del prodotto ((mm)	L77.5xW26xT7.3	L77.5xW26xT7.3
Peso con scatola	00,02 kg	0.025 kg
Funzione specifica	NTC (opzione)
Tipo di batteria idoneo	Litio ((NCM)
Corrente nominale di scarico	Tipo 40A / Max 50A
tensione nominale di funzionamento B+B-	Max 30V
Corrente di partenza massima	Tipo 60A
P+P- tensione di ingresso resistente	Max 40V
Valore di protezione da sovraccarico	Non limitato
Tensione di rilevamento di carica	Min 4.2V / Tipo 4.225V / Max 4.25V
Tempo di ritardo per il rilevamento della carica	Min 0,5S / Tipo 1S / Max 1,3S
Voltaggio di rilascio di sovraccarico	Min 4.0V / Tipo 4.005V / Max 4.05V
Tensione di rilevamento della scarica	Min 2,65V / Tipo 2,7V / Max 2,75V
Tempo di ritardo per il rilevamento delle scariche	Min 20ms / Tipo 100ms / Max 150ms
Voltaggio di scarica	Min 2,85V / Tipo 2,95V / Max 3,05V
Condizioni per la protezione da sollevamento	Disconnettere carico esterno o auto-recupero della carica
Voltaggio di rilevamento di sovracorrente	Tipo 0,1 V
Corrente di protezione da sovraccarico	Min 75A / Tipo 80A / Max 85A
Tempo di protezione da sovraccarico	Min 0,7S / Tipo 1S / Max 1,3S
Condizioni per la protezione da sollevamento	Disconnettere carico esterno o auto-recupero della carica
Corrente di protezione da cortocircuito	Tipo 80A
Tempo di ritardo di rilevamento	Min 150μS / Tipo 250μS / Max 400μS
Condizioni per la protezione da sollevamento	Disconnettere carico esterno o auto-recupero della carica
Resistenza del circuito principale in stato attivo	Tipo 9mΩ / Max 10mΩ
Consumo di corrente di funzionamento normale	Tipo 10μA / Max 15μA
Consumo corrente durante il sonno	Max 2,5 μA
Temperatura di funzionamento	-40°C ~ +85°C

Dimensioni $ Lista di imballaggio

FR-4 Protezione della batteria agli ioni di litio Batteria al litio ternaria BMS 5S per auto elettronica 7

Diagramma del filo

FR-4 Protezione della batteria agli ioni di litio Batteria al litio ternaria BMS 5S per auto elettronica 8

Precauzioni per il cablaggio:
1L'installazione della scheda di protezione richiede una certa conoscenza tecnica dell'elettronica.
2. Quando il cablaggio, first connect the B- wire at the soldering pad position to the total negative terminal of the battery (the B- wire should be soldered to a short and thick wire) and solder the wired terminal to the battery pack first, e poi inserire la piastra protettiva.
3Il collegamento tra il terminale della batteria B- e il terminale della scheda di protezione B- deve essere corto e spesso.In caso contrario il pannello di protezione si carica e scarica in anticipo e non funziona.

4. Devi usare fili spessi quando si cabla P+/P-. I fili troppo sottili e troppo lunghi bruceranno la scheda!

Domande frequenti

D1. Perché abbiamo scelto te?

* Possiamo fornirvi un servizio post-vendita efficiente, con più di 10 anni di forte supporto tecnico.

* I prodotti hanno superato la certificazione FCC, CE, ROHS e altre norme internazionali.

* Possiamo fornirvi il prezzo di fabbrica, benvenuti a visitare la nostra fabbrica e il processo di produzione.

Q2. Qual è la vostra gamma di prodotti (tipo)?

*La nostra attività consiste principalmente nella realizzazione di sistemi di gestione delle batterie nei settori delle batterie di potenza, delle batterie di stoccaggio dell'energia e delle batterie di consumo.

*Utilizzato principalmente per le batterie LFP, Li-ino e LTO.

D3: Come faccio a sapere di che tipo di materiale e tipo è la mia batteria?

Se la tensione normale della batteria mostra 3.2V, la batteria è LiFePo4.

* Se la tensione normale della batteria è di 3,6 o 3,7 V, la batteria è a ioni di litio o a Lto.

Q4. Avete requisiti minimi per l'ordine?

Qual è il tempo di consegna per campioni e lotti?

*La nostra quantità minima di ordine è di 1 pezzo, la personalizzazione ODM è disponibile.

* 1~3 giorni di consegna di campioni esistenti, 3~10 giorni di consegna di campioni personalizzati.

D5: E se non posso usarlo?

*I prodotti regolari hanno video didattici, possiamo anche supportare la guida di videochiamata online da ingegneri.

Q6. Quali sono le vostre condizioni di pagamento?

* Accettiamo bonifici e pagamenti in contanti, tutti negoziabili. Metodo di pagamento: visa, mastercard, T/T, PayPal, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB

Q7. Come si garantisce la qualità?

* Tutti i nostri prodotti sono sottoposti a test professionali di laboratorio al 100%, nonché a ripetuti test di invecchiamento.

* Ottenuto la certificazione FCC, CE, ROHS e altre norme internazionali.

* Fornire un servizio di garanzia post-vendita di 3 anni.

Q8. Come scegliere un BMS adatto alla nostra batteria?

* A seconda della tensione e della corrente che corrisponde alla vostra batteria, potete consultare il nostro servizio clienti che vi fornirà il sistema di gestione della batteria più adatto.

Q9. Come posso contattarti?

Abbiamo un servizio online 24 ore su 24, lasciateci un messaggio online.

*Puoi anche contattarci via e-mail, WhatsApp, WeChat, ecc. Siamo molto felici di lavorare con te.

Noi siamo produttori, abbiamo il nostro marchio per "EnerKey",Possiamo personalizzare il prodotto come esigenza ((Voltage, filo, ecc).

Possiamo fornirti un prezzo competitivo sul mercato se hai un ordine in massa, per favoreNon esitate a contattarci..

Mobile & WhatsApp & Wechat:+86 15387469240;Email: kiwi@enerkey.cn
