Enerkey 6S 10A 22.2V/7S 20A 24V Li-ion Lithium 18650 Batteria BMS Packs Tavola di protezione PCB

Marchio:	Enerkey
Numero di modello:	L'indicatore di sicurezza deve indicare l'indicatore di sicurezza di cui all'allegato II.
MOQ:	5pieces
prezzo:	$3.15-$4.24
Dettagli dell' imballaggio:	Scatola di carta resistente + schiuma EVA
Condizioni di pagamento:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Informazioni dettagliate

Descrizione di prodotto

Informazioni dettagliate

Luogo di origine:

Shenzhen, Cina

Certificazione:

ISO9001/CE/ROHS

Nome del prodotto:

6S 10A / 7S 20A Batteria al litio BMS con NTC

Spessore del rame:

Applicazione:

Sistema di gestione della batteria

Spessore della scheda:

1.6 mm

Strato PCB:

2 strato

Intervallo di tensione di funzionamento ammissibile:

0-30V

Corrente di scarica nominale:

6S: 10A / 7S: 20A

Corrente di partenza massima:

6S: 18A / 7S: 40A

Utilizzato per:

Pannello di protezione delle batterie al litio

Parole chiave:

6S 7S BMS

Materiale di base:

Finitura superficiale:

HASL senza piombo

Dimensione del prodotto:

6S: L107xW16xT3mm / 7S: L126xW16xT4mm

Peso del pacchetto:

6S: 0,02 kg / 7S: 0,022 kg

Capacità di alimentazione:

1000000pcs al giorno

Evidenziare:

Tavola di protezione PCB per batterie al litio

7S 18650 Batteria BMS

24V 18650 Batteria BMS

Descrizione di prodotto

Enerkey 6S 10A 22.2V/7S 20A 24V Li-ion Lithium 18650 Batteria BMS Packs Tavola di protezione PCB

Descrizione del prodotto

Modulo BMS per la protezione contro cortocircuito, sovraccarico, sovraccarico e funzione di equalizzazione della tensione delle singole celle.

Disegnato solo per confezioni Li-Ion

L'impianto è fornito pronto a funzionare con parametri standard, corrispondenti alle celle disponibili sul mercato.

La moderna progettazione del sistema

Resistente alla polvere, alle vibrazioni, ideale per applicazioni impegnative.

Impermeabile - per un breve periodo di tempo il sistema può anche funzionare sott'acqua!

Porta di alimentazione comune - non è necessario portare un cavo separato dal caricabatterie

Minore dissipazione del calore allo stesso carico rispetto ai chip concorrenti

Viene fornito con un cavo per collegare le singole celle e una sonda di temperatura NTC integrata.

Prima di installare il sistema, leggere le istruzioni allegate.

Modello di prodotto: EK-B6S9A EK-B7S20A

Adattare stringa e corrente: 6S & 9A 7S & 20A

Corrente nominale di scarica:TYPE 9A TYPE 20A

Corrente di partenza massima: TYP 18A TYP 40A

P+P- tensione di ingresso resistente: MAX 40V

Funzione speciale: per batteria 18650 con funzione NTC

tensione nominale di funzionamento B+B-: MAX 30V

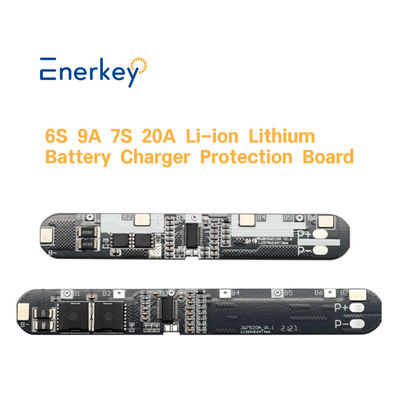

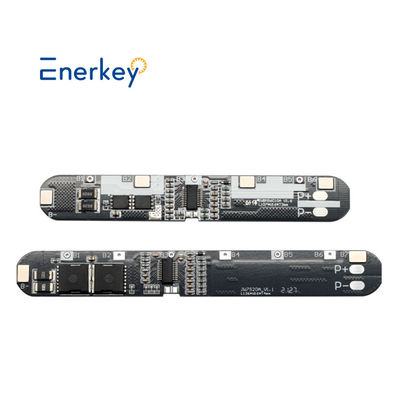

Enerkey 6S 10A 22.2V/7S 20A 24V Li-ion Lithium 18650 Batteria BMS Packs Tavola di protezione PCB 0

Enerkey 6S 10A 22.2V/7S 20A 24V Li-ion Lithium 18650 Batteria BMS Packs Tavola di protezione PCB 1

Enerkey 6S 10A 22.2V/7S 20A 24V Li-ion Lithium 18650 Batteria BMS Packs Tavola di protezione PCB 2

Enerkey 6S 10A 22.2V/7S 20A 24V Li-ion Lithium 18650 Batteria BMS Packs Tavola di protezione PCB 3

Enerkey 6S 10A 22.2V/7S 20A 24V Li-ion Lithium 18650 Batteria BMS Packs Tavola di protezione PCB 4

Parametri tecnici

Enerkey Batteria al litio PConsiglio di rotazione (BMS) 6S 10A 7S 20A 22.2V 24V 36VPerPannelli solari fotovoltaici e impianti di accumulo di energia per l'industria e la casa e auto elettrica, scooter e moto
Modello di prodotto	EK-B6S10A	EK-B7S20A
Adatto bcorde arteriose	6S	7S
Dimensione del prodotto ((mm)	L107xW16xT3	L126xW16xT4
Peso con scatola	00,02 kg	0.022 kg
Corrente nominale di scarico	Tipo 10A	Tipo 20A
Corrente di partenza massima	TYPE 18A	TYPE 40A
Corrente di protezione da sovraccarico	Tipo 10A	TYPE 40A

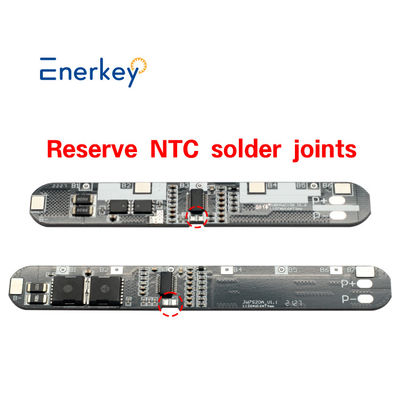

Funzione specifica	NTC (opzione)
Tipo di batteria idoneo	Litio ((NCM)
tensione nominale di funzionamento B+B-	Max 30V
P+P- tensione di ingresso resistente	Max 40V
Valore di protezione da sovraccarico	Non limitato
Tensione di rilevamento di carica	Min 4.2V / Tipo 4.225V / Max 4.25V
Tempo di ritardo per il rilevamento della carica	Min 0,5S / Tipo 1S / Max 1,3S
Voltaggio di rilascio di sovraccarico	Min 4.0V / Tipo 4.005V / Max 4.05V
Tensione di rilevamento della scarica	Min 2,65V / Tipo 2,7V / Max 2,75V
Tempo di ritardo per il rilevamento delle scariche	Min 20ms / Tipo 100ms / Max 150ms
Voltaggio di scarica	Min 2.8V / Tipo 2.95V / Max 3.05V
Condizioni per la protezione da sollevamento	Disconnettere carico esterno o auto-recupero della carica
Voltaggio di rilevamento di sovracorrente	Tipo 0,1 V
Tempo di protezione da sovraccarico	Min 0,7S / Tipo 1S / Max 1,3S
Condizioni per la protezione da sollevamento	Disconnettere carico esterno o auto-recupero della carica
Corrente di protezione da cortocircuito	Tipo 40A
Tempo di ritardo di rilevamento	Min 150μS / Tipo 250μS / Max 400μS
Condizioni per la protezione da sollevamento	Disconnettere carico esterno o auto-recupero della carica
Resistenza del circuito principale in stato attivo	Tipo 5mΩ
Consumo di corrente di funzionamento normale	Tipo 10μA / Max 15μA
Consumo corrente durante il sonno	Max 2,5 μA
Temperatura di funzionamento	-40°C ~ +85°C

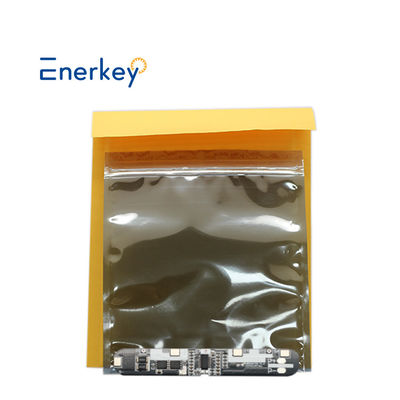

Dimensioni $ Lista di imballaggio

Enerkey 6S 10A 22.2V/7S 20A 24V Li-ion Lithium 18650 Batteria BMS Packs Tavola di protezione PCB 5

Diagramma del filo

Enerkey 6S 10A 22.2V/7S 20A 24V Li-ion Lithium 18650 Batteria BMS Packs Tavola di protezione PCB 6

Precauzioni per il cablaggio:
1L'installazione della scheda di protezione richiede una certa conoscenza tecnica dell'elettronica.
2. Quando il cablaggio, first connect the B- wire at the soldering pad position to the total negative terminal of the battery (the B- wire should be soldered to a short and thick wire) and solder the wired terminal to the battery pack first, e poi inserire la piastra protettiva.
3Il collegamento tra il terminale della batteria B- e il terminale della scheda di protezione B- deve essere corto e spesso.In caso contrario il pannello di protezione si carica e scarica in anticipo e non funziona.

4. Devi usare fili spessi quando si cabla P + / P-. I fili troppo sottili e troppo lunghi bruceranno la scheda!

Domande frequenti

D1. Perché abbiamo scelto te?

* Possiamo fornirvi un servizio post-vendita efficiente, con più di 10 anni di forte supporto tecnico.

* I prodotti hanno superato la certificazione FCC, CE, ROHS e altre norme internazionali.

* Possiamo fornirvi il prezzo di fabbrica, benvenuti a visitare la nostra fabbrica e il processo di produzione.

Q2. Qual è la vostra gamma di prodotti (tipo)?

*La nostra attività consiste principalmente nella realizzazione di sistemi di gestione delle batterie nei settori delle batterie di potenza, delle batterie di stoccaggio dell'energia e delle batterie di consumo.

*Utilizzato principalmente per le batterie LFP, Li-ino e LTO.

D3: Come faccio a sapere di che tipo di materiale e tipo è la mia batteria?

Se la tensione normale della batteria mostra 3.2V, la batteria è LiFePo4.

* Se la tensione normale della batteria è di 3,6 o 3,7 V, la batteria è a ioni di litio o a Lto.

Q4. Avete requisiti minimi per l'ordine?

Qual è il tempo di consegna per campioni e lotti?

*La nostra quantità minima di ordine è di 1 pezzo, la personalizzazione ODM è disponibile.

* 1~3 giorni di consegna di campioni esistenti, 3~10 giorni di consegna di campioni personalizzati.

D5: E se non posso usarlo?

*I prodotti regolari hanno video didattici, possiamo anche supportare la guida di videochiamata online da ingegneri.

Q6. Quali sono le vostre condizioni di pagamento?

* Accettiamo bonifici e pagamenti in contanti, tutti negoziabili. Metodo di pagamento: visa, mastercard, T/T, PayPal, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB

Q7. Come si garantisce la qualità?

* Tutti i nostri prodotti sono sottoposti a test professionali di laboratorio al 100%, nonché a ripetuti test di invecchiamento.

* Ottenuto la certificazione FCC, CE, ROHS e altre norme internazionali.

* Fornire un servizio di garanzia post-vendita di 3 anni.

Q8. Come scegliere un BMS adatto alla nostra batteria?

* A seconda della tensione e della corrente che corrisponde alla vostra batteria, potete consultare il nostro servizio clienti che vi fornirà il sistema di gestione della batteria più adatto.

Q9. Come posso contattarti?

Abbiamo un servizio online 24 ore su 24, lasciateci un messaggio online.

*Puoi anche contattarci via e-mail, WhatsApp, WeChat, ecc. Siamo molto felici di lavorare con te.

Noi siamo produttori, abbiamo il nostro marchio per "EnerKey",Possiamo personalizzare il prodotto come esigenza ((Voltage, filo, ecc).

Possiamo fornirti un prezzo competitivo sul mercato se hai un ordine in massa, per favoreNon esitate a contattarci..

Mobile & WhatsApp & Wechat:+86 15387469240;Email: kiwi@enerkey.cn
