L'equilibrio è uno degli aspetti più importanti delle batterie agli ioni di litio, poiché le batterie agli ioni di litio contengono più gruppi di celle in parallelo e in serie.Le celle parallele sono in grado di trasferire energia tra loro e mantenere un equilibrio, ma le celle di serie non possono farlo.

Questo è il motivo per cui è necessaria una sorta di circuito di bilanciamento esterno.

In realtà, però, le variazioni nel processo di fabbricazione e altri fattori faranno in modo che anche le batterie con celle perfettamente abbinate finiscano per perdere l'equilibrio.

L'equilibrio attivo è in grado di ridistribuire l'energia tra i gruppi di serie di una batteria per garantire che tutti abbiano lo stesso stato di carica.Questo viene fatto con un circuito sofisticato che è in grado di connettersi al gruppo di celle ad alta tensione, prendere l'energia in eccesso da esso,

collegare a un gruppo di celle a bassa tensione, e poi trasferire l'energia immagazzinata a loro per portarli in equilibrio.il bilanciamento attivo è l'approccio più accurato e più veloce per il bilanciamento della batteria.

Al contrario, il bilanciamento passivo si basa sulla legge di Ohm e sulle caratteristiche naturali della cella e della resistenza di bilanciamento per portare le celle allo stesso stato di carica.Questo metodo funziona bruciando letteralmente l'energia in eccesso nei gruppi di celle ad alta tensione,

Per questo il bilanciamento passivo è generalmente meno accurato e più lento del bilanciamento attivo e nei casi in cui i gruppi cellulari sono significativamente squilibrati,la bassa e lenta corrente di equilibrio passivo può essere totalmente incapace di portare la batteria in equilibrio.



Parametri tecnici

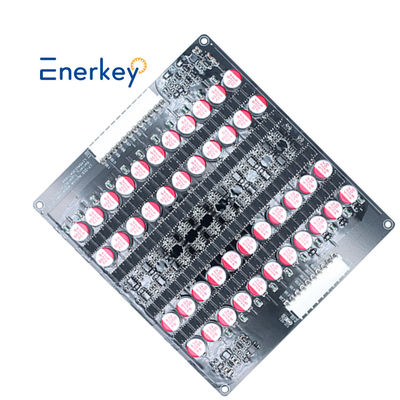

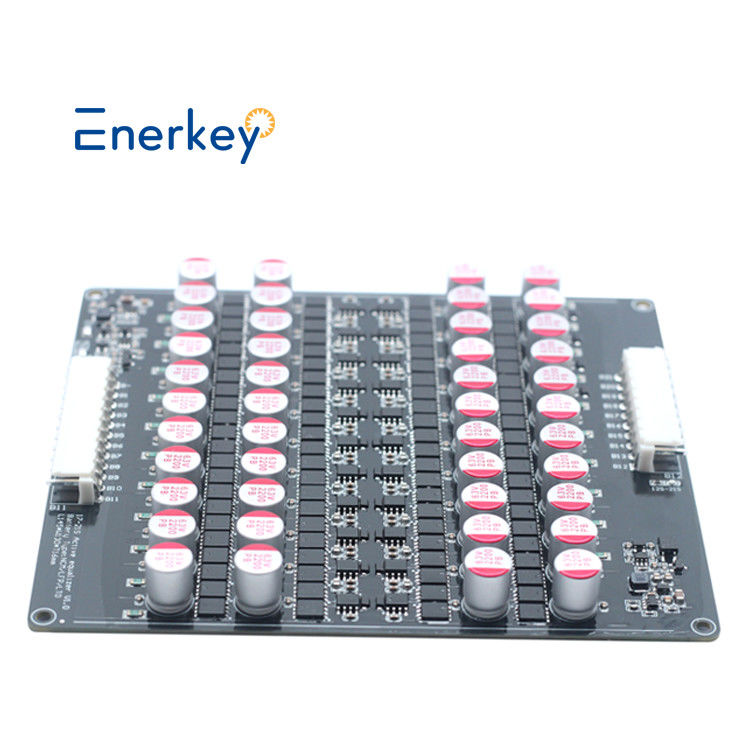

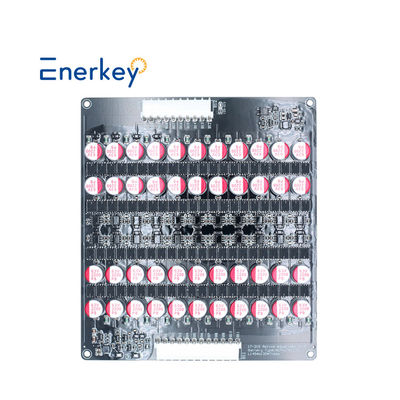

EnerKey BMS Active Balancer 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 Balancer Balancer Capacitor
Modello di prodotto	EK-C16S5A	EK-C17S5A	EK-C21S5A
Stringhe di prodotti	16S	17S	21S
Stringhe adatte	12-16S	13-17S	17-21S
ProdottoDimensione ((mm)	L125*W91*T16	L115*W102.5*T16	L145*W130*T18
Peso con scatola	0.32 kg	0.33 kg	0.39 kg
Tipo di batteria	NCM/LFP/LTO	NCM/LFP/LTO	NCM/LFP/LTO
Capacità adeguata	30 ah-300 ah
Precisione di equalizzazione della tensione	5 mV (valore tipico)
Cascata equilibrata	Supporta la cascata equilibrata per i pacchetti di batterie, ad esempio può cascata per 11S, 24S, 36S, 48S.... e così via
Intervallo di raccolta della tensione di una singola cella	Versione NCM/LFP: 2.7V-4.2V
	Versione LTO: 1.8-4.2V
Sotto tensione protegge la tensione di sonno	Versione NCM/LFP < 2,7 V
	Versione LTO <1,8V
Sotto protezione da tensione Inizia a bilanciare la tensione	Versione NCM/LFP: 2,835V
	Versione LTO: 1.89V
Metodo di equilibrio	Patentato (brevetto n. ZL 2019 1 1259513.3) architettura bilanciata Metodo del condensatore adattabile, l'intero pacchetto batteria è bilanciato allo stesso tempo. Collegare la batteria per il bilanciamento automatico (default).
Corrente di equilibrio	0.1V Pressione differenziale 1A Corrente in equilibrio,
	la pressione differenziale è proporzionale alla corrente di bilanciamento,
	la corrente di funzionamento massima ammessa è di 5,5 A
Fornitore di alimentazione esterno	Non è necessario un alimentatore esterno,
	basandosi sul trasferimento interno di energia della batteria per ottenere l'equalizzazione sdjacent.
Corrente di funzionamento in sospensione	7mA, la stringa totale attinge energia
Corrente in standby di sospensione	0.1mA (valore tipico)
Temperatura di funzionamento	-20°C ~ +60°C





Lista di imballaggio

 Connessione via cavo

Un singolo EK-C21S5A supporta l'uso di 17 e 18 e 19 e 20 e 21 batterie a corda.

L'EK-C21S5A supporta batterie a cascata.

NOTA:Come illustrato nella figura precedente, possono esistere più fini comuni di scambio di energia,in modo che l'efficienza dell'equilibrio sia maggiore;È inoltre possibile utilizzare una sola estremità comune dello scambio di energia nella giunzione di due moduli..

Gli altri piedi liberi sono sospesi, ed è meglio distribuire il numero di corde equamente su ciascuna tavola. Se avete bisogno del diagramma di cascata per più corde, si prega di contattare il nostro servizio online, Grazie.
