Le batterie agli ioni di litio hanno un'ampia gamma di applicazioni: possono alimentare piccoli dispositivi elettronici come orologi intelligenti o veicoli elettrici più grandi.Sono disponibili in diverse confezioni e in confezioni di batterie.,

Anche quando la tensione della singola cella supera di alcuni millivolt 4,2 V, può provocare una fuga termica e l'esplosione della cella.gli squilibri delle celle impediscono l'uso della batteria alla sua piena capacitàQuesto a sua volta riduce la durata della batteria.

Le singole celle della batteria devono essere bilanciate regolarmente per ridurre al minimo gli squilibri e garantire una buona durata della batteria.Il processo di bilanciamento delle singole cariche della cella misurando lo stato di carica della cella (SoC) e la sua tensione in una batteria è noto come bilanciamento della cella.



Il presente documento descrive una tecnica di bilanciamento attivo delle celle che utilizza un convertitore buck per bilanciare una serie di batterie connesse di celle agli ioni di litio.Un convertitore buck insieme a un paio di interruttori MOSFET per ogni cella,

uno acceso per caricare la cella e l'altro acceso durante la scarica della cella viene utilizzato in questo esperimento.Un modello algoritmico adatto a sistemi di batterie riconfigurabili che misura le tensioni delle singole celle ed è stato sviluppato per bilanciare un pacchetto di celle di batterie agli ioni di litio collegate in serie.

Il modello sviluppato viene simulato utilizzando MATLAB per verificare le sue prestazioni.02% è rilevato dall'algoritmo per avviare la funzione di bilanciamento.

Questo bilanciamento richiede 275 ms per bilanciare tre batterie da 3,7 V e quindi il modello risponde più rapidamente.I risultati dimostrano che questo metodo può ottenere in modo autoadattivo prestazioni soddisfacenti in un limitato periodo di equalizzazione..





Parametri tecnici

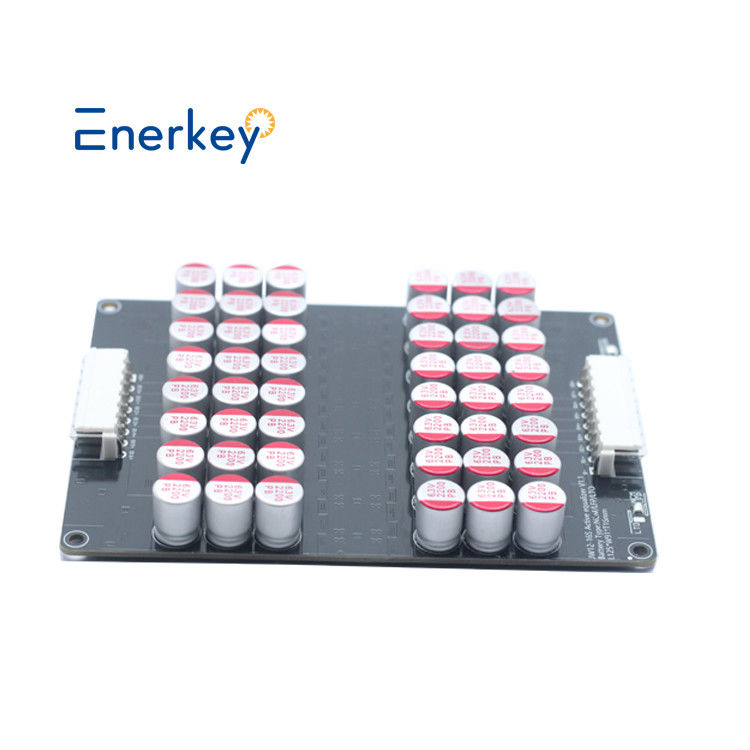

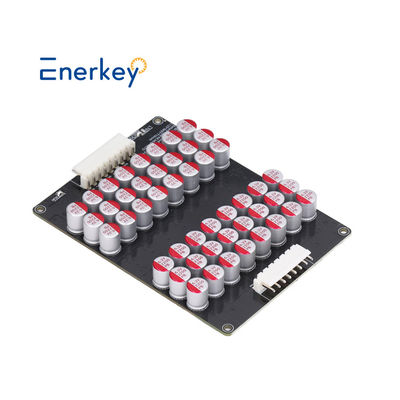

EnerKey BMS Active Balancer 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 Balancer Balancer Capacitor
Modello di prodotto	EK-C16S5A	EK-C17S5A	EK-C21S5A
Stringhe di prodotti	16S	17S	21S
Stringhe adatte	12-16S	13-17S	17-21S
ProdottoDimensione ((mm)	L125*W91*T16	L115*W102.5*T16	L145*W130*T18
Peso con scatola	0.32 kg	0.33 kg	0.39 kg
Tipo di batteria	NCM/LFP/LTO	NCM/LFP/LTO	NCM/LFP/LTO
Capacità adeguata	30 ah-300 ah
Precisione di equalizzazione della tensione	5 mV (valore tipico)
Cascata equilibrata	Supporta la cascata equilibrata per i pacchetti di batterie, ad esempio può cascata per 11S, 24S, 36S, 48S.... e così via
Intervallo di raccolta della tensione di una singola cella	Versione NCM/LFP: 2.7V-4.2V
	Versione LTO: 1.8-4.2V
Sotto tensione protegge la tensione di sonno	Versione NCM/LFP < 2,7 V
	Versione LTO <1,8V
Sotto protezione da tensione Inizia a bilanciare la tensione	Versione NCM/LFP: 2,835V
	Versione LTO: 1.89V
Metodo di equilibrio	Patentato (brevetto n. ZL 2019 1 1259513.3) architettura bilanciata Metodo del condensatore adattabile, l'intero pacchetto batteria è bilanciato allo stesso tempo. Collegare la batteria per il bilanciamento automatico (default).
Corrente di equilibrio	0.1V Pressione differenziale 1A Corrente in equilibrio,
	la pressione differenziale è proporzionale alla corrente di bilanciamento,
	la corrente di funzionamento massima ammessa è di 5,5 A
Fornitore di alimentazione esterno	Non è necessario un alimentatore esterno,
	basandosi sul trasferimento interno di energia della batteria per ottenere l'equalizzazione sdjacent.
Corrente di funzionamento in sospensione	7mA, la stringa totale attinge energia
Corrente in standby di sospensione	0.1mA (valore tipico)
Temperatura di funzionamento	-20°C ~ +60°C





Lista di imballaggio



 Connessione via cavo

Un singolo EK-C16S5A supporta l'utilizzo di batterie a 12 e 13 e 14 e 15 e 16.



EK-C16S5A supporta pacchetti di batterie a cascata.

NOTA:Come illustrato nella figura precedente, possono esistere più fini comuni di scambio di energia,in modo che l'efficienza dell'equilibrio sia maggiore;È inoltre possibile utilizzare una sola estremità comune dello scambio di energia nella giunzione di due moduli..

Gli altri piedi liberi sono sospesi, ed è meglio distribuire il numero di corde equamente su ciascuna tavola. Se avete bisogno del diagramma di cascata per più corde, si prega di contattare il nostro servizio online, Grazie.

 Domande frequenti

D1. Perché abbiamo scelto te?

* Possiamo fornirvi un servizio post-vendita efficiente, con più di 10 anni di forte supporto tecnico.

* I prodotti hanno superato la certificazione FCC, CE, ROHS e altre norme internazionali.

* Possiamo fornirvi il prezzo di fabbrica, benvenuti a visitare la nostra fabbrica e il processo di produzione.

Q2. Qual è la vostra gamma di prodotti (tipo)?

*La nostra attività consiste principalmente nella realizzazione di sistemi di gestione delle batterie nei settori delle batterie di potenza, delle batterie di stoccaggio dell'energia e delle batterie di consumo.

*Utilizzato principalmente per le batterie LFP, Li-ino e LTO.

D3: Come faccio a sapere di che tipo di materiale e tipo è la mia batteria?

Se la tensione normale della batteria mostra 3.2V, la batteria è LiFePo4.

* Se la tensione normale della batteria è di 3,6 o 3,7 V, la batteria è a ioni di litio o a Lto.

Q4. Avete requisiti minimi per l'ordine?

Qual è il tempo di consegna per campioni e lotti?

*La nostra quantità minima di ordine è di 1 pezzo, la personalizzazione ODM è disponibile.

* 1~3 giorni di consegna di campioni esistenti, 3~10 giorni di consegna di campioni personalizzati.

D5: E se non posso usarlo?

*I prodotti regolari hanno video didattici, possiamo anche supportare la guida di videochiamata online da ingegneri.

Q6. Quali sono le vostre condizioni di pagamento?

* Accettiamo bonifici e pagamenti in contanti, tutti negoziabili. Metodo di pagamento: visa, mastercard, T/T, PayPal, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB

Q7. Come si garantisce la qualità?

* Tutti i nostri prodotti sono sottoposti a test professionali di laboratorio al 100%, nonché a ripetuti test di invecchiamento.

* Ottenuto la certificazione FCC, CE, ROHS e altre norme internazionali.

* Fornire un servizio di garanzia post-vendita di 3 anni.
