Metodi di bilanciamento
Esistono due metodi principali per il bilanciamento della carica delle celle della batteria: il bilanciamento passivo e quello attivo.Il metodo naturale di bilanciamento passivo di una serie di celle può essere utilizzato solo per le batterie a base di piombo-acido e nichelQuesti tipi di batterie possono essere portati in condizioni di sovraccarico leggero senza danni permanenti alle celle.

Quando la sovraccarica è piccola, l'energia in eccesso viene rilasciata aumentando la temperatura del corpo della cellula.Questo circuito consiste in una resistenza di potenza collegata in serie con un transistor MOSFET di controllo.

Questo metodo può essere utilizzato per tutti i tipi di batterie, ma è efficace per un piccolo numero di celle in serie.Questo metodo di bilanciamento non dipende dalle caratteristiche chimiche delle celle, e può essere utilizzato per la maggior parte dei tipi di batterie moderne.

Esistono diversi tipi di metodi di bilanciamento attivo in base al tipo di trasferimento di energia. Il trasferimento di energia può avvenire da una cella all'intera batteria, dall'intera batteria a una cella,o da cellula a cellulaOgni trasferimento di energia si basa sul tipo di convertitore DC-DC dedicato.

L'energia viene trasferita dalla cella più forte all'intera batteria o ad altre celle, e dalla batteria o ad altre celle alla cella più debole.



Parametri tecnici

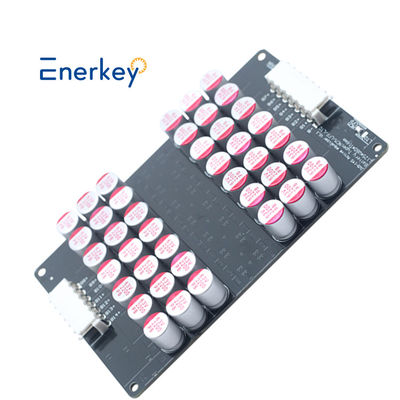

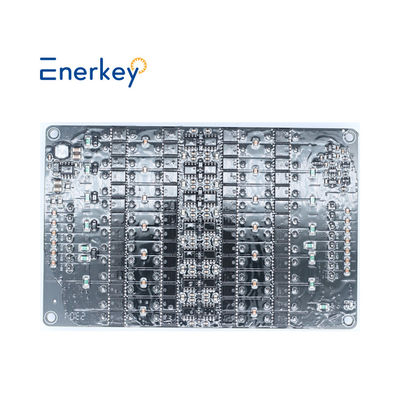

EnerKey BMS Active Balancer 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 Balancer Balancer Capacitor
Modello di prodotto	EK-C10S5A	EK-C12S5A	EK-C14S5A
Stringhe di prodotti	10S	12S	14S
Stringhe adatte	8-10S	9-12S	9-14S
ProdottoDimensione ((mm)	L114*W70*T16	L137*W70*T16	L125*W80*T16
Peso con scatola	0.24 kg	0.25 kg	0.28 kg
Tipo di batteria	NCM/LFP/LTO	NCM/LFP/LTO	NCM/LFP/LTO
Capacità adeguata	30 ah-300 ah
Precisione di equalizzazione della tensione	5 mV (valore tipico)
Cascata equilibrata	Supporta la cascata equilibrata per i pacchetti di batterie, ad esempio può cascata per 11S, 24S, 36S, 48S.... e così via
Intervallo di raccolta della tensione di una singola cella	Versione NCM/LFP: 2.7V-4.2V
	Versione LTO: 1.8-4.2V
Sotto tensione protegge la tensione di sonno	Versione NCM/LFP < 2,7 V
	Versione LTO <1,8V
Sotto protezione da tensione Inizia a bilanciare la tensione	Versione NCM/LFP: 2,835V
	Versione LTO: 1.89V
Metodo di equilibrio	Patentato (brevetto n. ZL 2019 1 1259513.3) architettura bilanciata Metodo del condensatore adattabile, l'intero pacchetto batteria è bilanciato allo stesso tempo. Collegare la batteria per il bilanciamento automatico (default).
Corrente di equilibrio	0.1V Pressione differenziale 1A Corrente in equilibrio,
	la pressione differenziale è proporzionale alla corrente di bilanciamento,
	la corrente di funzionamento massima ammessa è di 5,5 A
Fornitore di alimentazione esterno	Non è necessario un alimentatore esterno,
	basandosi sul trasferimento interno di energia della batteria per ottenere l'equalizzazione sdjacent.
Corrente di funzionamento in sospensione	7mA, la stringa totale attinge energia
Corrente in standby di sospensione	0.1mA (valore tipico)
Temperatura di funzionamento	-20°C ~ +60°C





Lista di imballaggio

 Connessione via cavo

Un singolo EK-C14S5A supporta l'uso di batterie a 9 e 10 e 11 e 12 e 13 e 14.



EK-C14S5A supporta batterie a cascata.

NOTA:Come illustrato nella figura precedente, possono esistere più fini comuni di scambio di energia,in modo che l'efficienza dell'equilibrio sia maggiore;È inoltre possibile utilizzare una sola estremità comune dello scambio di energia nella giunzione di due moduli..

Gli altri piedi liberi sono sospesi, ed è meglio distribuire il numero di corde equamente su ciascuna tavola. Se avete bisogno del diagramma di cascata per più corde, si prega di contattare il nostro servizio online, Grazie.
