Circuito di bilanciamento del litio
In una batteria dotata di un chip di bilanciamento, il chip bilancia semplicemente le tensioni delle singole celle della batteria durante la ricarica.Una batteria è considerata equilibrata quando tutte le tensioni della cella si trovano all'interno di una piccola tolleranza tra loro..
Ci sono due tipi di bilanciamento cellulare, attivo e passivo. Active balancing occurs by using cels with high votages to charge cells with lowelvoltages thereby reducing the voltage difference between the cells until all cells are closely matched and the battery is fully chared.

L'equilibrio passivo, che viene utilizzato su tutte le batterie al litio Power Sonic, è quando ogni cella ha una resistenza in parallelo che si accende quando la tensione della cella supera una soglia.Questo abbassa la corrente di carica nelle celle ad alta tensione consentendo alle altre celle di raggiungere.
Perché l'equilibrio delle celle è importante? nelle batterie al litio, non appena la cella a tensione più bassa raggiunge la tensione di scarica, si spegne l'intera batteria.Questo può significare che alcune cellule sono inutilizzate gennaioyEnerkey, le cellule non sono in equilibrio quando si muovono.

Il funzionamento sarà interrotto non appena la cella con la tensione più elevata raggiungerà la tensione di taglio e non tutte le celle saranno completamente cariche.

Questo significa anche che alcune celle saranno completamente cariche, e altre no.che si traduce in una batteria che potrebbe non raggiungere mai lo stato di carica al 100%.
La teoria è che le celle bilanciate scarichino tutte alla stessa velocità, e quindi si interrompano alla stessa tensione.Le celle della batteria possono essere completamente abbinate per proteggere la capacità della batteria e per diventare completamente.



Parametri tecnici

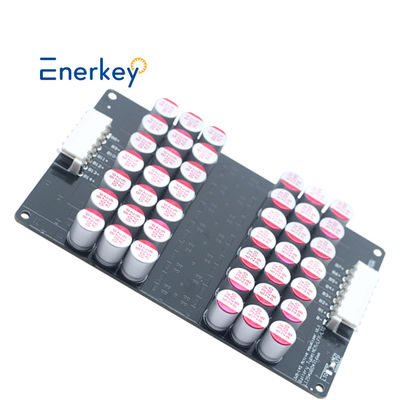

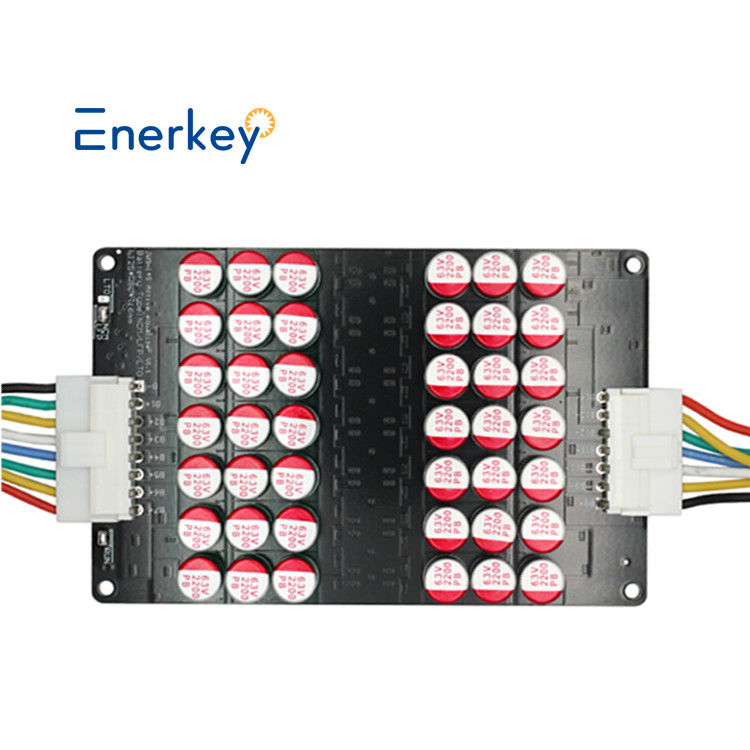

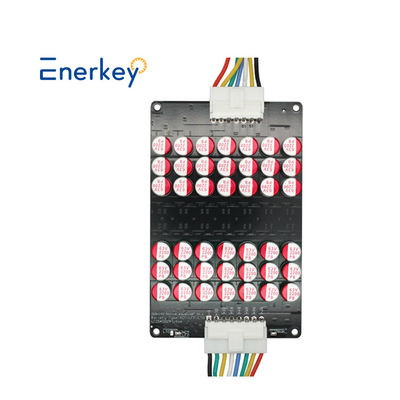

EnerKey BMS Active Balancer 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 Balancer Balancer Capacitor
Modello di prodotto	EK-C10S5A	EK-C12S5A	EK-C14S5A
Stringhe di prodotti	10S	12S	14S
Stringhe adatte	8-10S	9-12S	9-14S
ProdottoDimensione ((mm)	L114*W70*T16	L137*W70*T16	L125*W80*T16
Peso con scatola	0.24 kg	0.25 kg	0.28 kg
Tipo di batteria	NCM/LFP/LTO	NCM/LFP/LTO	NCM/LFP/LTO
Capacità adeguata	30 ah-300 ah
Precisione di equalizzazione della tensione	5 mV (valore tipico)
Cascata equilibrata	Supporta la cascata equilibrata per i pacchetti di batterie, ad esempio può cascata per 11S, 24S, 36S, 48S.... e così via
Intervallo di raccolta della tensione di una singola cella	Versione NCM/LFP: 2.7V-4.2V
	Versione LTO: 1.8-4.2V
Sotto tensione protegge la tensione di sonno	Versione NCM/LFP < 2,7 V
	Versione LTO <1,8V
Sotto protezione da tensione Inizia a bilanciare la tensione	Versione NCM/LFP: 2,835V
	Versione LTO: 1.89V
Metodo di equilibrio	Patentato (brevetto n. ZL 2019 1 1259513.3) architettura bilanciata Metodo del condensatore adattabile, l'intero pacchetto batteria è bilanciato allo stesso tempo. Collegare la batteria per il bilanciamento automatico (default).
Corrente di equilibrio	0.1V Pressione differenziale 1A Corrente in equilibrio,
	la pressione differenziale è proporzionale alla corrente di bilanciamento,
	la corrente di funzionamento massima ammessa è di 5,5 A
Fornitore di alimentazione esterno	Non è necessario un alimentatore esterno,
	basandosi sul trasferimento interno di energia della batteria per ottenere l'equalizzazione sdjacent.
Corrente di funzionamento in sospensione	7mA, la stringa totale attinge energia
Corrente in standby di sospensione	0.1mA (valore tipico)
Temperatura di funzionamento	-20°C ~ +60°C





Lista di imballaggio

 Connessione via cavo

Un singolo EK-C14S5A supporta l'uso di batterie a 9 e 10 e 11 e 12 e 13 e 14.



EK-C14S5A supporta batterie a cascata.

NOTA:Come illustrato nella figura precedente, possono esistere più fini comuni di scambio di energia,in modo che l'efficienza dell'equilibrio sia maggiore;È inoltre possibile utilizzare una sola estremità comune dello scambio di energia nella giunzione di due moduli..

Gli altri piedi liberi sono sospesi, ed è meglio distribuire il numero di corde equamente su ciascuna tavola. Se avete bisogno del diagramma di cascata per più corde, si prega di contattare il nostro servizio online, Grazie.
