I bilanciatori sono suddivisi in sistemi passivi e attivi:

bilanciatori passivi: questi sistemi livellano la carica dissipando l'energia in eccesso dalle celle più cariche come calore.Questo processo è più semplice e meno costoso, ma non è efficiente dal punto di vista energetico, in quanto la carica in eccesso non viene riutilizzata ma persa.

Bilanciatori attivi: Al contrario, i bilanciatori attivi ridistribuiscono l'energia dalle celle con una carica maggiore a quelle con una carica inferiore.Questo metodo non solo mantiene l'equilibrio, ma anche risparmia energia all'interno del sistema della batteria, migliorando l'efficienza complessiva..

Bilanciamento passivo delle cellule
L'equilibrio delle celle passive è completamente diverso dalla sua controparte attiva. In un circuito di equilibrio passivo, non c'è trasferimento di carica dalla cella alta alla cella bassa.tutta l'energia in eccesso della cella alta viene dissipata sotto forma di calore.

L'energia in eccesso viene bruciata fino a quando lo stato di carica della cella alta corrisponde al SOC della cella bassa.

Esistono due tipi di circuiti di bilanciamento delle cellule passive:

Bilanciamento di manovra fissa
Nel bilanciamento di shunting fisso, le resistenze limitano la tensione massima che le celle possono raggiungere.l'energia aggiuntiva fornita viene fornita alla resistenza di manovra.

Si disperde questa energia sotto forma di calore.

Sostituzione di manovra
L'equilibrio di manovrazione del interruttore funziona utilizzando diversi interruttori e un sensore di tensione.Ci sono due modi: continuo e di rilevamento di tensioneLa modalità continua consente alla cella di funzionare in condizioni di lavoro normali.

La modalità di rilevamento accende i sensori di tensione e bilancia eventuali disuguaglianze con le resistenze.



Parametri tecnici

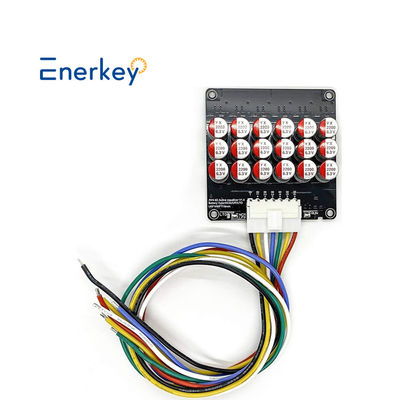

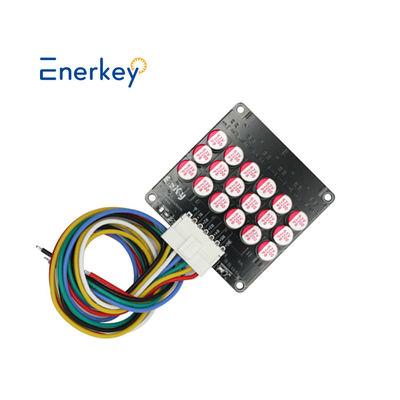

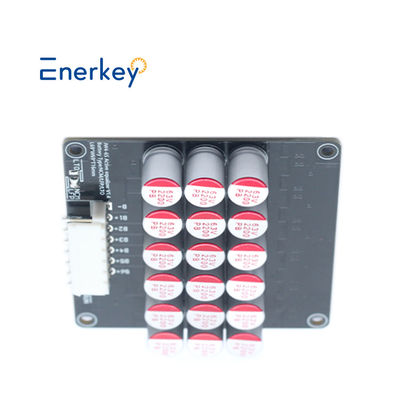

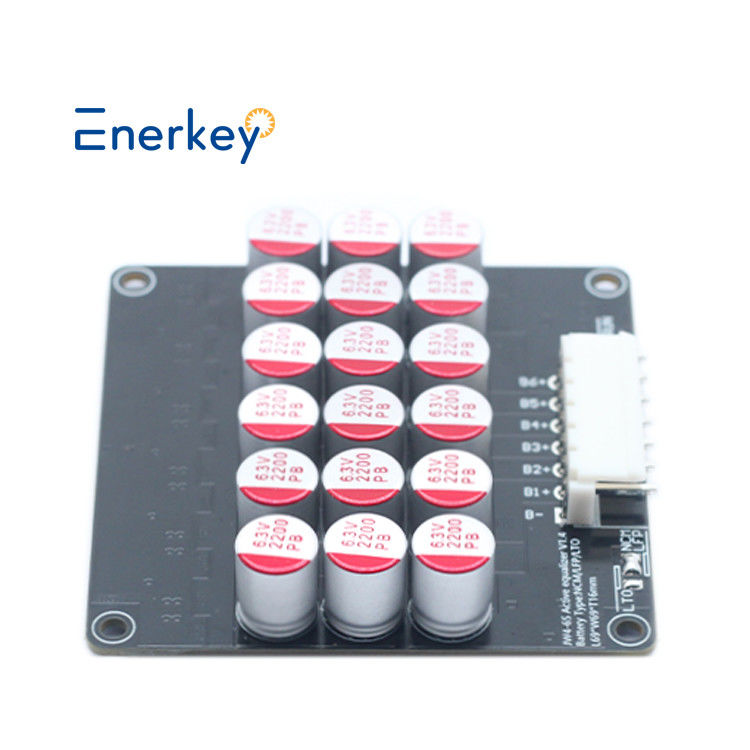

EnerKey BMS Active Balancer 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 Balancer Balancer Capacitor
Modello di prodotto	E-C6S5A	E-C7S5A	E-C8S5A
Stringhe di prodotti	6S	7S	8S
Stringhe adatte	4-6S	5-7S	6-8S
ProdottoDimensione ((mm)	L69*W69*T16	L80*W69.5*T16	L91*W70*T16
Peso con scatola	0.16 kg	0.18 kg	0.19 kg
Tipo di batteria	NCM/LFP/LTO	NCM/LFP/LTO	NCM/LFP/LTO
Capacità adeguata	30 ah-300 ah
Precisione di equalizzazione della tensione	5 mV (valore tipico)
Cascata equilibrata	Supporta la cascata equilibrata per i pacchetti di batterie, ad esempio può cascata per 11S, 24S, 36S, 48S.... e così via
Intervallo di raccolta della tensione di una singola cella	Versione NCM/LFP: 2.7V-4.2V
	Versione LTO: 1.8-4.2V
Sotto tensione protegge la tensione di sonno	Versione NCM/LFP < 2,7 V
	Versione LTO <1,8V
Sotto protezione da tensione Inizia a bilanciare la tensione	Versione NCM/LFP: 2,835V
	Versione LTO: 1.89V
Metodo di equilibrio	Patentato (brevetto n. ZL 2019 1 1259513.3) architettura bilanciata Metodo del condensatore adattabile, l'intero pacchetto batteria è bilanciato allo stesso tempo. Collegare la batteria per il bilanciamento automatico (default).
Corrente di equilibrio	0.1V Pressione differenziale 1A Corrente in equilibrio,
	la pressione differenziale è proporzionale alla corrente di bilanciamento,
	la corrente di funzionamento massima ammessa è di 5,5 A
Fornitore di alimentazione esterno	Non è necessario un alimentatore esterno,
	basandosi sul trasferimento interno di energia della batteria per ottenere l'equalizzazione sdjacent.
Corrente di funzionamento in sospensione	7mA, la stringa totale attinge energia
Corrente in standby di sospensione	0.1mA (valore tipico)
Temperatura di funzionamento	-20°C ~ +60°C





Lista di imballaggio

 Connessione via cavo

Un singolo EK-C6S5A supporta l'utilizzo di batterie a 4 e 5 e 6 corde.

EK-C6S5A supporta batterie a cascata.

NOTA:Come illustrato nella figura precedente, possono esistere più fini comuni di scambio di energia,in modo che l'efficienza dell'equilibrio sia maggiore;È inoltre possibile utilizzare una sola estremità comune dello scambio di energia nella giunzione di due moduli..Gli altri piedi liberi sono sospesi, ed è meglio distribuire il numero di corde ugualmente su ogni tavola.Se avete bisogno del diagramma di cascata per più corde, si prega di contattare il nostro servizio online, Grazie.
