1Voltaggio di lavoro: 2.7V-4.2V, adatto alla batteria al litio (Li-ion), batteria al litio al fosfato di ferro (LiFePO4) del polimero ternario NCM.
2Principio di funzionamento: Flycap-condensatore trasferimento di carica trasportatore, Balancer board è collegato alla batteria per avviare il lavoro di bilanciamento, utilizzando il nuovo originale MOS ultra-basso resistenza interna,PCB di spessore di rame 2OZ,

3. corrente di equilibrio 0-5.5A, più la corrente della batteria è equilibrata Piccola, riservata alla posizione di cablaggio del interruttore in sospensione, la corrente di lavoro in modalità di spegnimento in sospensione è inferiore a 0,1mA,e la precisione della tensione di bilanciamento è entro 5mv!



Durante la ricarica, la cella più potente determinerà la tensione di taglio dell'intero pacchetto.durante lo scarico le celle a bassa capacità saranno sovra-scaricate.

La sovraccarica e la sovraccarica di una singola cella compromettono le prestazioni anche di altre celle.Il bilanciamento della batteria LiFePO4 è necessario per mantenere il livello di prestazione di tutte le celle ed evitare sovraccariche e sovraccariche.



Esistono diversi modi per ottenere una funzione di bilanciamento attivo per le batterie LiFePO4.

Circuito basato su induttore
Circuito a singolo induttore: opzione di circuito di bilanciamento delle celle a basso costo.
Circuito a induttore multiplo: più costoso di un circuito a induttore singolo. Tuttavia, la velocità di bilanciamento è più veloce.
Circuito basato su trasformatore
Circuito a singolo trasformatore: più veloce dei circuiti basati su induttore.
Circuito a trasformatori multipli: bilanciamento cellulare più rapido.
Circuito basato su condensatore
Circuito a singolo condensatore: un singolo circuito a condensatore utilizza un condensatore per l'intero pacchetto di batterie.Inoltre, ha bisogno di un sistema intelligente per monitorare la funzione di commutazione.
Circuito di condensatori multipli: ci sono un certo numero di condensatori per ogni cella della batteria.Non sono necessari sensori e controlli complessi.



Parametri tecnici

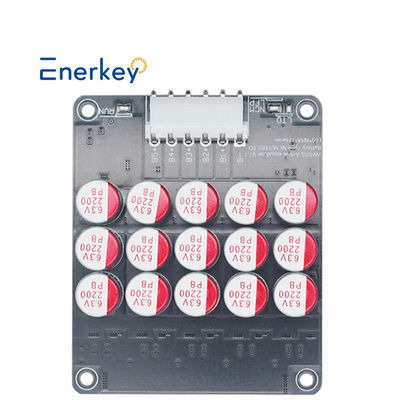

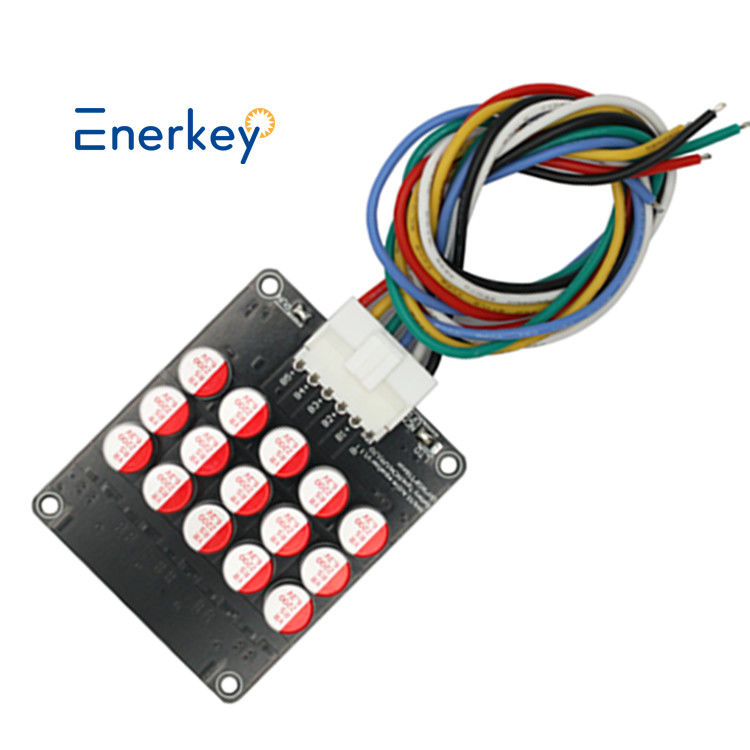

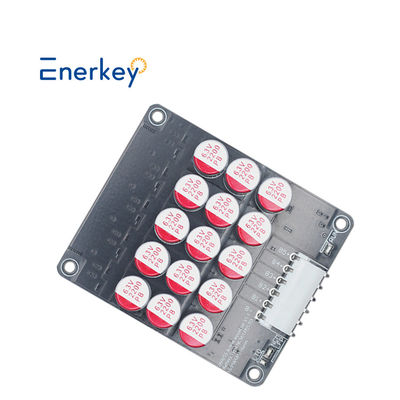

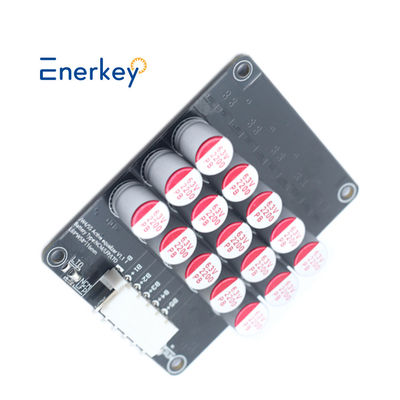

EnerKey BMS Active Balancer 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 Balancer Balancer Capacitor
Stringhe di prodotti	3S	4S	5S
Stringhe adatte	3S	3-4S	4-5S
ProdottoDimensione ((mm)	L66*W35*T16	L66*W46*T16	L69*W58*T16
Peso con scatola	0.12 kg	0.13 kg	0.15 kg
Tipo di batteria	NCM/LFP	NCM/LFP	NCM/LFP/LTO
Capacità adeguata	30 ah-300 ah
Cascata equilibrata	Supporta la cascata equilibrata per i pacchetti di batterie, ad esempio può cascata per 11S, 24S, 36S, 48S.... e così via
Intervallo di raccolta della tensione di una singola cella	Versione NCM/LFP: 2.7V-4.2V
	Versione LTO: 1.8-4.2V
Sotto tensione protegge la tensione di sonno	Versione NCM/LFP < 2,7 V
	Versione LTO <1,8V
Metodo di equilibrio	Patentato (brevetto n. ZL 2019 1 1259513.3) architettura bilanciata Metodo del condensatore adattabile, l'intero pacchetto batteria è bilanciato allo stesso tempo. Collegare la batteria per il bilanciamento automatico (default).
Corrente di equilibrio	0.1V Pressione differenziale 1A Corrente in equilibrio,
	la pressione differenziale è proporzionale alla corrente di bilanciamento,
	la corrente di funzionamento massima ammessa è di 5,5 A
Precisione di equalizzazione della tensione	5 mV (valore tipico)
Fornitore di alimentazione esterno	Non è necessario un alimentatore esterno,
	basandosi sul trasferimento interno di energia della batteria per ottenere l'equalizzazione sdjacent.
Corrente di funzionamento in sospensione	7mA, la stringa totale attinge energia
Corrente in standby di sospensione	0.1mA (valore tipico)
Temperatura di funzionamento	-20°C ~ +60°C





Lista di imballaggio

 Connessione via cavo

Un singolo EK-C5S5A supporta l'uso di batterie a 4 e 5 corde.

EK-C5S5A supporta batterie a cascata.

NOTA:Come illustrato nella figura precedente, possono esistere più fini comuni di scambio di energia,in modo che l'efficienza dell'equilibrio sia maggiore;È inoltre possibile utilizzare una sola estremità comune dello scambio di energia nella giunzione di due moduli..Gli altri piedi liberi sono sospesi, ed è meglio distribuire il numero di corde ugualmente su ogni tavola.Se avete bisogno del diagramma di cascata per più corde, si prega di contattare il nostro servizio online, Grazie.
