La corrente di equilibrio non è fissa, maggiore è la differenza di tensione, maggiore è la corrente di equilibrio. se 0.2V differenza di tensione, può 2.4A corrente di equilibrio.La corrente di equilibrio non ha un valore fisso.Tutte le batterie sono in equilibrio in modo sincrono, non solo in equilibrio adiacente.

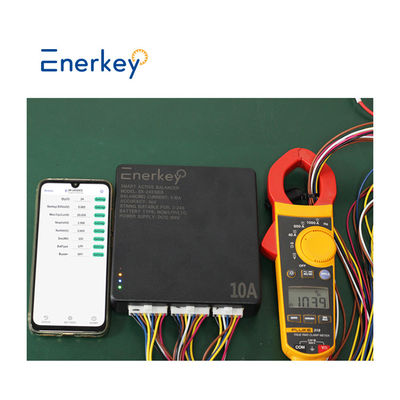

La corrente di bilanciamento può essere misurata sui fili di bilanciamento con un contatore di corrente continua a pinza.l'equilibrio può essere raggiunto quando è collegato

Non può essere usato come BMS/tabella di protezione. Ha solo funzione di equilibrio. Non può essere usato per il debug quotidiano.

Costume per batteria: Li-ion, Lipo, Lifepo4, Li-manganese oxide (se si desidera utilizzare per LTO, contattateci per la realizzazione su misura)



Modalità di lavoro:

Tipo di retroalimentazione del raddrizzatore spinta-tiramento del trasformatore, trasferimento di energia.

Tutte le batterie partecipano allo stesso tempo all'equilibrio

L'alta tensione sta scaricando, la bassa tensione sta caricando.





Quando viene utilizzato per la prima volta, le prime 4 serie di tensioni devono essere superiori a 12V (LTO ha bisogno di 5 serie) e non è richiesto un differenziale di tensione

Le condizioni di partenza dopo il sonno sono: carica o scarica (la funzione di sonno può essere cancellata)

Può essere utilizzato insieme alla scheda di protezione. ma il suo cablaggio non ha relazione con la scheda di protezione

Può essere utilizzato in parallelo per rendere la funzione di equilibrio più forte

Può essere utilizzato in cascata per serie più elevate come 32S, 36S, 40S, 48S 60S, 120S... e così via



Parametri tecnici

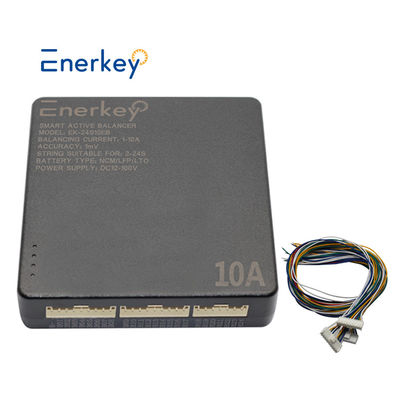

Modello di prodotto	10A bilanciatore attivo intelligente per 2-24 (EK-24S10EB)
Tipo di batteria supportato	NCM/LFP/LTO ((Li-ion/Lifepo4/Lto)
Intervallo di raccolta della tensione di una singola cella	1.5V~4.5V
Sotto tensione protegge la tensione di sonno	APP può essere personalizzato Impostazioni:1.5-4.2V
Metodo di equilibrio	Trasferimento a canale singolo in condivisione temporale, trasferimento di energia punto a punto
Protezione inversa	Potere di supporto al disordine per il rilevamento/protezione
Corrente di equilibrio	APP può essere personalizzato Impostazioni: 1A~10A
Se è necessaria una fonte di alimentazione esterna	Azionato a batteria (precisione: 3 mV) Fornitura di corrente continua (precisione:1mV)
Fornitore di alimentazione esterno	DC 12-120V
Precisione di equalizzazione della tensione	APP può essere personalizzato Impostazioni :1mV(TYP)
Funzione di rilevamento di guasti di alimentazione	Sostegno
Funzione di protezione del filo sbagliata	Sostegno
Funzione di allarme di guasto	Sostegno
C'è un buzzer	APP può essere personalizzato Impostazioni
Dissipazione di potenza	In equilibrio≈1W, fermo equilibrio≈0,5W
Temperatura di funzionamento	-20°C ~ +55°C
Applicazione	Fornitore di alimentazione di riserva della stazione base, centrale solare

Lista di imballaggio

 Manuale di utilizzo

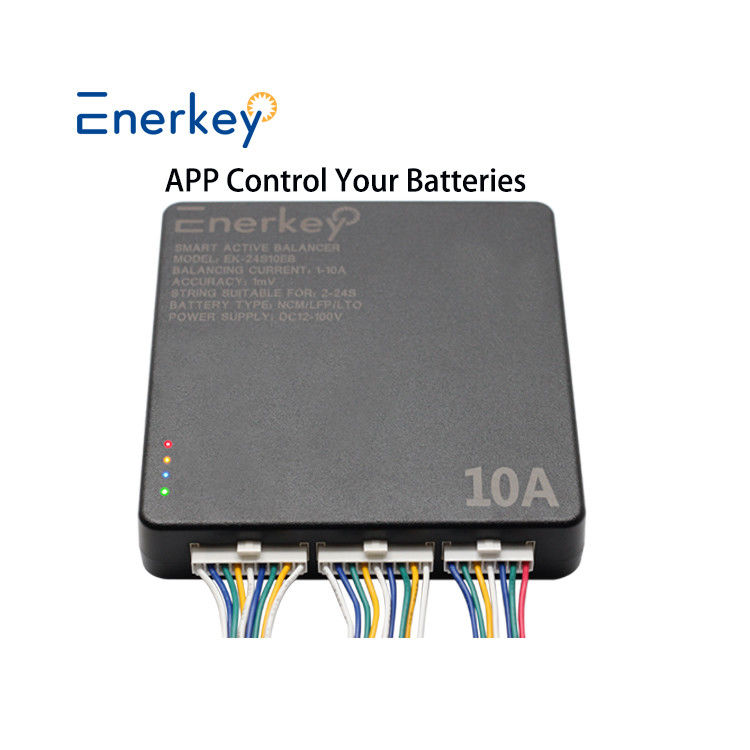

Installazione e utilizzo dell'APP

Impostazioni personalizzate APP: 1-10A, a causa della tecnologia di corrente costante e tensione costante, la corrente bilanciata è indipendente dalla differenza di pressione della batteria.

L'app ha versione Android e IOS. Password: "123456"

1) Gli utenti IOS scaricano l'app: cercare "Enerkey" nell'App Store per scaricare

2) Gli utenti Android scaricano l'app:

3) In base al tipo di batteria e numero di stringa della batteria, cambiare i parametri in APP

4) Nell'APP è possibile visualizzare la tensione totale, la tensione media, la differenza di tensione massima del pacchetto di batterie e le informazioni sulla tensione e la resistenza della linea di ciascuna batteria.C'è anche una funzione di allarme per rilevare la temperatura di equilibrioTemperatura MOS e temperatura della batteria in tempo reale.

Diagramma di cablaggio

L'utilizzo di energia da batteria o alimentazione da adattatore DC, il suo metodo di cablaggio è lo stesso, solo le seguenti due differenze:
1 supporto di alimentazione da batteria 4S-24S, precisione di bilanciamento della tensione ±3mV;
L'adattatore di corrente continua supporta l'alimentazione 2S-24S, con precisione di bilanciamento della tensione ±1mV. La figura seguente mostra come installare e collegare la batteria 24S:

EK-24S10EB supporta l'uso in cascata e almeno una batteria tra ogni due equalizzatori è la "fine comune dello scambio di energia".Il seguente utilizza il 36S come esempio per descrivere come installare e collegare i cavi:

Avviso:
1.Quando viene utilizzato in cascata, vi è almeno una "comunità di scambio di energia" tra ogni due equalizzatori.

2.Durante l'utilizzo a cascata, controllare se il cablaggio non è corretto.Se non può essere utilizzato dopo la connessione, contattare il personale post-vendita per consultare il diagramma a cascata corrispondente.
