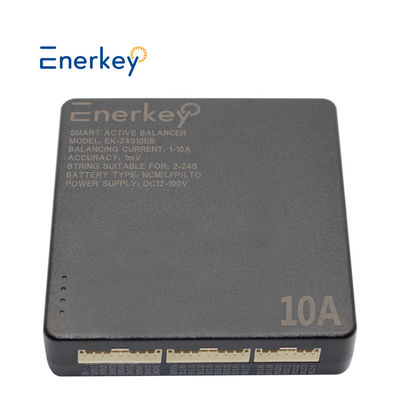

Smart Active Balancer Equalizer 24s 12-72volt 10A max - NMC/LFP - Per batterie al litio



Il pacchetto di batterie da 100AH può raggiungere meno di 5MV dopo essere stato completamente caricato e bilanciato.



Come giudicare lo stato di funzionamento del bilanciatore:

1. Dopo aver acceso il bilanciatore, l' indicatore di bilanciatore si accenderà.

2Utilizzando un contatore di corrente continua a pinza, è possibile misurare la corrente di equilibrio su ogni filo di equilibrio.

3 - Misurando e confrontando la variazione di tensione di ciascuna serie di batterie e la variazione complessiva della differenza di tensione per determinare se è in equilibrio.

4- Misurando la tensione totale della batteria dopo la ricarica, possiamo giudicare se è stata aumentata e migliorata.

5- Si può misurare se vi è una caduta di tensione alle due estremità di ogni filo di bilanciamento per giudicare se vi è corrente di bilanciamento.



• prima di cablare, deve togliere i connettori. La sequenza di tutti i fili deve essere corretta.
• La prima volta di utilizzo deve utilizzare il caricabatterie per caricare. mantenere il caricabatterie caricabile fino a soddisfazione.



Parametri tecnici

Modello di prodotto	10A bilanciatore attivo intelligente per 2-24 (EK-24S10EB)
Tipo di batteria supportato	NCM/LFP/LTO ((Li-ion/Lifepo4/Lto)
Intervallo di raccolta della tensione di una singola cella	1.5V~4.5V
Sotto tensione protegge la tensione di sonno	APP può essere personalizzato Impostazioni:1.5-4.2V
Metodo di equilibrio	Trasferimento a canale singolo in condivisione temporale, trasferimento di energia punto a punto
Protezione inversa	Potere di supporto al disordine per il rilevamento/protezione
Corrente di equilibrio	APP può essere personalizzato Impostazioni: 1A~10A
Se è necessaria una fonte di alimentazione esterna	Azionato a batteria (precisione: 3 mV) Fornitura di corrente continua (precisione:1mV)
Fornitore di alimentazione esterno	DC 12-120V
Precisione di equalizzazione della tensione	APP può essere personalizzato Impostazioni :1mV(TYP)
Funzione di rilevamento di guasti di alimentazione	Sostegno
Funzione di protezione del filo sbagliata	Sostegno
Funzione di allarme di guasto	Sostegno
C'è un buzzer	APP può essere personalizzato Impostazioni
Dissipazione di potenza	In equilibrio≈1W, fermo equilibrio≈0,5W
Temperatura di funzionamento	-20°C ~ +55°C
Applicazione	Centrale solare, piccoli apparecchi

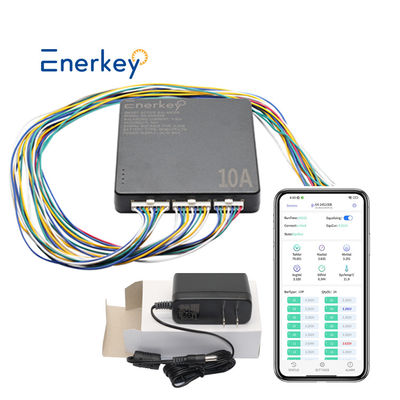

Lista di imballaggio

 Manuale di utilizzo

Installazione e utilizzo dell'APP

Impostazioni personalizzate di APP: 1-10A, a causa della tecnologia di corrente costante e tensione costante, la corrente bilanciata è indipendente dalla differenza di pressione della batteria.

L'app ha versione Android e IOS. Password: "123456"

1) Gli utenti IOS scaricano l'app: cercare "Enerkey" nell'App Store per scaricare

2) Gli utenti Android scaricano l'app:

3) In base al tipo di batteria e numero di stringa della batteria, cambiare i parametri in APP

4) Nell'APP è possibile visualizzare la tensione totale, la tensione media, la differenza di tensione massima del pacchetto di batterie e le informazioni sulla tensione e la resistenza della linea di ciascuna batteria.C'è anche una funzione di allarme per rilevare la temperatura di equilibrioTemperatura MOS e temperatura della batteria in tempo reale.



Diagramma di cablaggio

L'uso di energia da batteria o di alimentazione da adattatore DC, il suo metodo di cablaggio è lo stesso, solo le seguenti due differenze:
1 supporto di alimentazione da batteria 4S-24S, precisione di bilanciamento della tensione ±3mV;
L'adattatore di corrente continua supporta l'alimentazione 2S-24S, con una precisione di bilanciamento della tensione ±1mV. La figura seguente mostra come installare e collegare la batteria 24S:

EK-24S10EB supporta l'uso in cascata e almeno una batteria tra ogni due equalizzatori è la "fine comune dello scambio di energia".Il seguente utilizza il 36S come esempio per descrivere come installare e collegare i cavi:

Avviso:
1.Quando viene utilizzato in cascata, vi è almeno una "comunità di scambio di energia" tra ogni due equalizzatori.

2.Durante l'utilizzo a cascata, controllare se il cablaggio non è corretto.Se non può essere utilizzato dopo la connessione, contattare il personale post-vendita per consultare il corrispondente diagramma a cascata.
