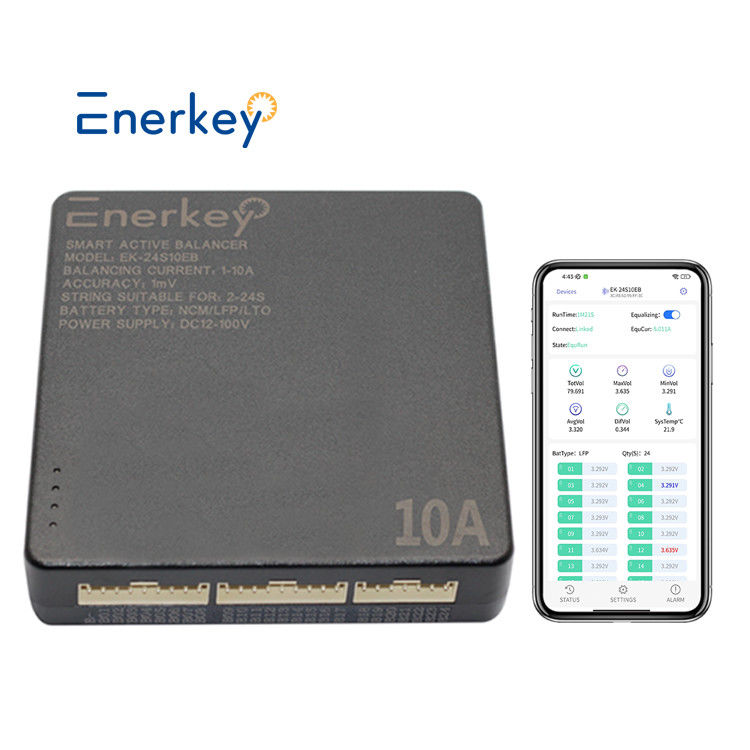

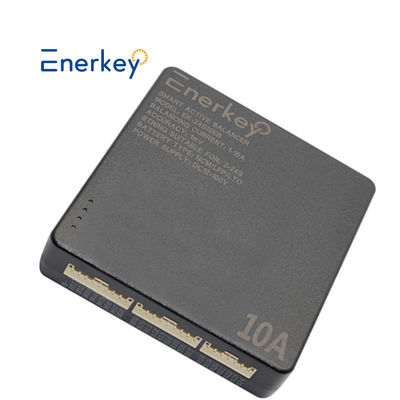

10A Smart Active Balancer Precisione di bilanciamento 1MV 12V 24V 36V 48V 72V Lifepo4 Batteria Balance Board Bicicleta elettrica

Principio di equalizzazione attiva del supercondensatore
Il principio di base della tecnologia di equalizzazione attiva consiste nell'utilizzare il condensatore ultrapolare come mezzo di stoccaggio temporaneo dell'energia,caricare la batteria con la tensione più alta al condensatore ultra-polo, e poi rilasciare l'energia dal condensatore ultra-polo alla batteria con la tensione più bassa. uguale.

La tecnologia DC-DC di corrente costante garantisce che la corrente sia costante indipendentemente dal fatto che la batteria sia carica o scarica.
1Ogni volta che l'energia viene trasferita, la compensazione più elevata viene portata alla più bassa, evitando così cicli di carica e scarica non validi e quasi senza impatto sulla durata della batteria.
2La tecnologia DC-DC a flusso incrociato garantisce una corrente di equalizzazione costante e non influisce sulla capacità di equalizzazione a causa della piccola differenza di tensione tra le batterie.
3Occorrono solo due processi di trasferimento di energia per completare l'equalizzazione della batteria da alta a bassa, e l'efficienza di equalizzazione non è influenzata dalla distanza tra le batterie,che migliora notevolmente l'efficienza di equalizzazioneL'efficienza media è 0,95 al quadrato a circa 0.9.

corrente di bilanciamento:

La corrente di equalizzazione non ha dimensioni fisse, e la differenza di tensione di ciascuna stringa di batterie determina la corrente di equalizzazione.

Man mano che l'equalizzazione progredisce, cambia anche la differenza di tensione, così come la corrente di equalizzazione.

Teoricamente, la corrente di equilibrio massima segue le seguenti regole:

ogni caduta di 0,1 V, la corrente di equalizzazione massima è di 10 A

Per esempio:

Equalizatore 4S, se la differenza di tensione massima della batteria è di 0,3 V, la corrente di equilibrio massima che può essere misurata è di circa 4,5 A.
(0,3V/0,1V) * 1,5A = 4,5A

Nella misurazione effettiva, questa corrente potrebbe non essere necessariamente misurata con tanta precisione.

Perché tutte le batterie sono in equilibrio, cioè, ci può essere corrente su ogni linea, e la direzione di ogni corrente può essere diversa.

Questo annullerà parzialmente la corrente.

Impostazioni personalizzate di APP: 1-10A, a causa della tecnologia di corrente costante e tensione costante, la corrente bilanciata è indipendente dalla differenza di pressione della batteria.

L'app ha versione Android e IOS. Password: "123456"

1) Gli utenti IOS scaricano l'app: cercare "Enerkey" nell'App Store per scaricare

2) Gli utenti Android scaricano l'app:

3) In base al tipo di batteria e numero di stringa della batteria, cambiare i parametri in APP

4) Nell'APP è possibile visualizzare la tensione totale, la tensione media, la differenza di tensione massima del pacchetto di batterie e le informazioni sulla tensione e la resistenza della linea di ciascuna batteria.C'è anche una funzione di allarme per rilevare la temperatura di equilibrioTemperatura MOS e temperatura della batteria in tempo reale.

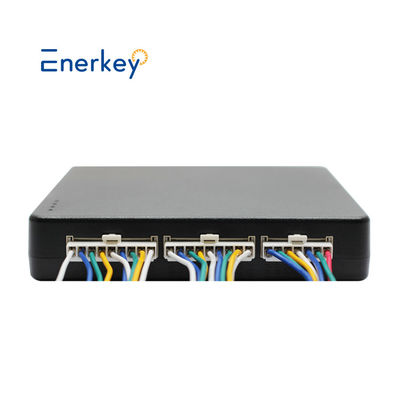

Diagramma di cablaggio

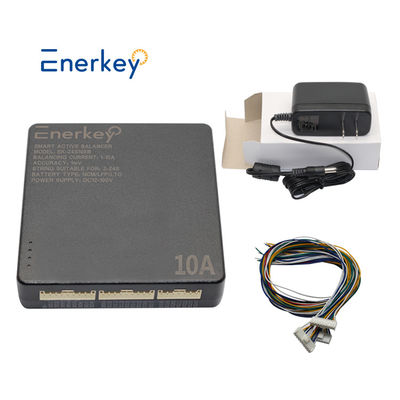

L'uso di energia da batteria o di alimentazione da adattatore DC, il suo metodo di cablaggio è lo stesso, solo le seguenti due differenze:
1 supporto di alimentazione da batteria 4S-24S, precisione di bilanciamento della tensione ±3mV;
L'adattatore di corrente continua supporta l'alimentazione 2S-24S, con una precisione di bilanciamento della tensione ±1mV. La figura seguente mostra come installare e collegare la batteria 24S:

EK-24S10EB supporta l'uso in cascata e almeno una batteria tra ogni due equalizzatori è la "fine comune dello scambio di energia".Il seguente utilizza il 36S come esempio per descrivere come installare e collegare i cavi:

Avviso:
1.Quando viene utilizzato in cascata, vi è almeno una "comunità di scambio di energia" tra ogni due equalizzatori.

2.Durante l'utilizzo a cascata, controllare se il cablaggio non è corretto.Se non può essere utilizzato dopo la connessione, contattare il personale post-vendita per consultare il corrispondente diagramma a cascata.
