Questo equalizzatore attivo è un trasformatore di tipo di feedback di rettificazione push-pull, in tempo reale, dinamico, sincrono e di tipo di trasferimento di energia.

La corrente di equalizzazione non è di dimensioni fisse, l'intervallo è 1A -10A.

La dimensione della differenza di pressione determina la dimensione della corrente di equalizzazione.

Accuratezza di equalizzazione finale, entro 5MV (circa).

Non è richiesto un differenziale di pressione di avvio, non è richiesta alcuna alimentazione esterna e l'equilibrio avvierà dopo la connessione della linea.

Tutte le celle sono bilanciate in modo sincrono, indipendentemente dal fatto che le celle con pressione differenziale siano adiacenti.



• Il metodo di cablaggio è retrocompatibile. Esistono opzioni di protezione contro la temperatura, la protezione contro la sottovoltaggio e la funzione di sonno automatico.
• Celle applicabili: fosfato di ferro di litio (3.2V), litio ternario (3.7V), titanato di litio.



Parametri tecnici

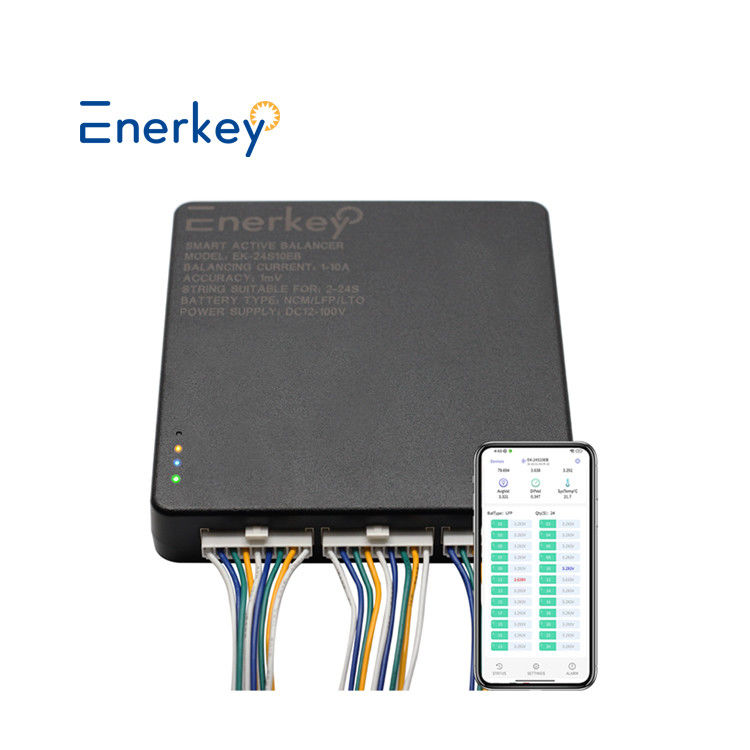

Modello di prodotto	10A bilanciatore attivo intelligente per 2-24 (EK-24S10EB)
Tipo di batteria supportato	NCM/LFP/LTO ((Li-ion/Lifepo4/Lto)
Intervallo di raccolta della tensione di una singola cella	1.5V~4.5V
Sotto tensione protegge la tensione di sonno	APP può essere personalizzato Impostazioni:1.5-4.2V
Metodo di equilibrio	Trasferimento a canale singolo in condivisione temporale, trasferimento di energia punto a punto
Protezione inversa	Potere di supporto al disordine per il rilevamento/protezione
Corrente di equilibrio	APP può essere personalizzato Impostazioni: 1A~10A
Se è necessaria una fonte di alimentazione esterna	Azionato a batteria (precisione: 3 mV) Fornitura di corrente continua (precisione:1mV)
Fornitore di alimentazione esterno	DC 12-120V
Precisione di equalizzazione della tensione	APP può essere personalizzato Impostazioni :1mV(TYP)
Funzione di rilevamento di guasti di alimentazione	Sostegno
Funzione di protezione del filo sbagliata	Sostegno
Funzione di allarme di guasto	Sostegno
C'è un buzzer	APP può essere personalizzato Impostazioni
Dissipazione di potenza	In equilibrio≈1W, fermo equilibrio≈0,5W
Temperatura di funzionamento	-20°C ~ +55°C
Applicazione	Piccole auto turistiche, scooter, auto condivisa

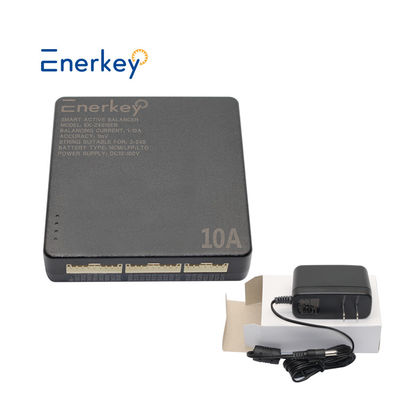

Lista di imballaggio

 Manuale di utilizzo

Installazione e utilizzo dell'APP

Impostazioni personalizzate di APP: 1-10A, a causa della tecnologia di corrente costante e tensione costante, la corrente bilanciata è indipendente dalla differenza di pressione della batteria.

L'app ha versione Android e IOS. Password: "123456"

1) Gli utenti IOS scaricano l'app: cercare "Enerkey" nell'App Store per scaricare

2) Gli utenti Android scaricano l'app:

3) In base al tipo di batteria e numero di stringa della batteria, cambiare i parametri in APP

4) Nell'APP è possibile visualizzare la tensione totale, la tensione media, la differenza di tensione massima del pacchetto di batterie e le informazioni sulla tensione e la resistenza della linea di ciascuna batteria.C'è anche una funzione di allarme per rilevare la temperatura di equilibrioTemperatura MOS e temperatura della batteria in tempo reale.

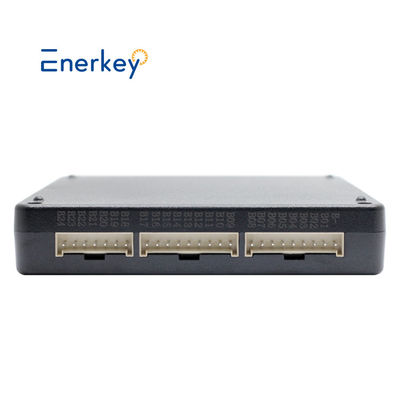

Diagramma di cablaggio

L'uso di energia da batteria o di alimentazione da adattatore DC, il suo metodo di cablaggio è lo stesso, solo le seguenti due differenze:
1 supporto di alimentazione da batteria 4S-24S, precisione di bilanciamento della tensione ±3mV;
L'adattatore di corrente continua supporta l'alimentazione 2S-24S, con una precisione di bilanciamento della tensione ±1mV. La figura seguente mostra come installare e collegare la batteria 24S:

EK-24S10EB supporta l'uso in cascata e almeno una batteria tra ogni due equalizzatori è la "fine comune dello scambio di energia".Il seguente utilizza il 36S come esempio per descrivere come installare e collegare i cavi:

Avviso:
1.Quando viene utilizzato in cascata, vi è almeno una "comunità di scambio di energia" tra ogni due equalizzatori.

2.Durante l'utilizzo a cascata, controllare se il cablaggio non è corretto.Se non può essere utilizzato dopo la connessione, contattare il personale post-vendita per consultare il corrispondente diagramma a cascata.
