Il processo di equalizzazione di questo equalizzatore attivo consiste nelle seguenti tre fasi, che vengono eseguite in sequenza fino a quando la pressione differenziale massima non è entro il range impostato:



1. rilevamento dei monomeri più grandi e più piccoli;
2. carica massima del monomero al supercondensatore dell'equalizatore, corrente di carica è la corrente impostata, massimo 15A;
3. il supercondensatore del bilanciatore scarica al più piccolo monomero, la corrente di scarica è la corrente impostata, massima 15A;
4Ripetere i passaggi da 1 a 3 fino a quando la pressione differenziale non è entro il range impostato.





Principio di funzionamento
Il processo di equalizzazione di questo equalizzatore attivo consiste nelle seguenti tre fasi, che vengono eseguite in sequenza fino a quando la pressione differenziale massima non è entro il range impostato:

1. rilevamento dei monomeri più grandi e più piccoli;
2. carica massima del monomero al supercondensatore dell'equalizatore, corrente di carica è la corrente impostata, massimo 15A;
3. il supercondensatore del bilanciatore scarica al più piccolo monomero, la corrente di scarica è la corrente impostata, massima 15A;
4Ripetere i passaggi da 1 a 3 fino a quando la pressione differenziale non è entro il range impostato.







Parametri tecnici

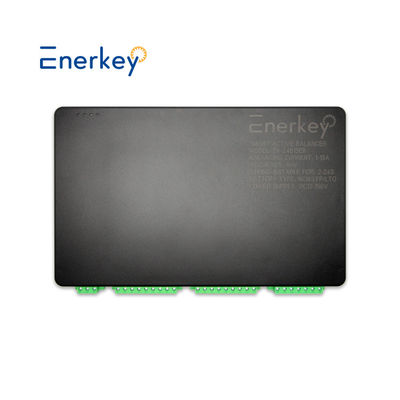

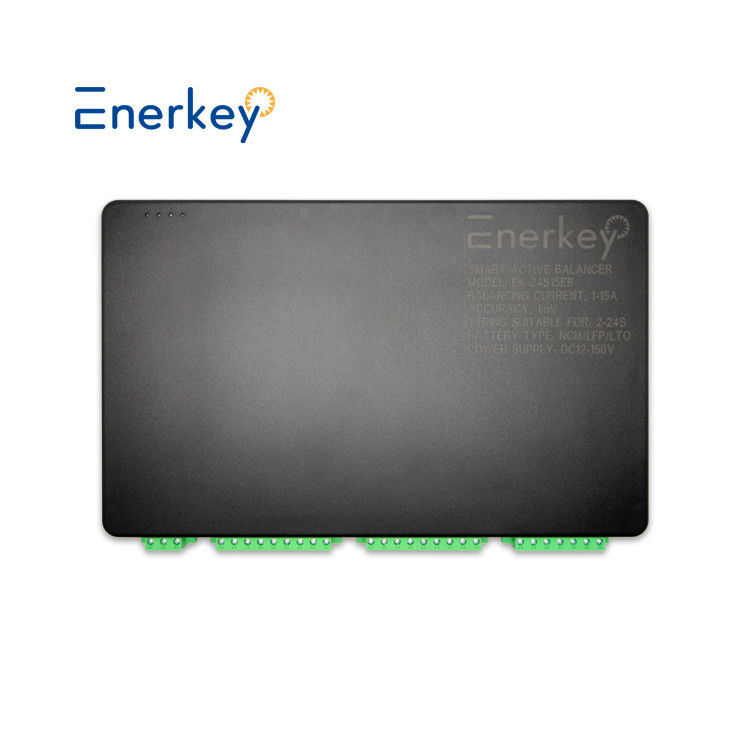

Modello di prodotto	15A bilanciatore attivo intelligente per 2-24 (EK-24S15EB)
Tipo di batteria supportato	NCM/LFP/LTO ((Li-ion/Lifepo4/Lto)
Intervallo di raccolta della tensione di una singola cella	1.5V~4.5V
Sotto tensione protegge la tensione di sonno	APP può essere personalizzato Impostazioni:1.5-4.2V
Metodo di equilibrio	Trasferimento a canale singolo in condivisione temporale, trasferimento di energia punto a punto
Protezione inversa	Potere di supporto al disordine per il rilevamento/protezione
Corrente di equilibrio	APP può essere personalizzato Impostazioni: 1A ~ 15A
Se è necessaria una fonte di alimentazione esterna	Azionato a batteria (precisione: 3 mV) Fornitura di corrente continua (precisione:1mV)
Fornitore di alimentazione esterno	DC 12-120V
Precisione di equalizzazione della tensione	APP può essere personalizzato Impostazioni :1mV(TYP)
Funzione di rilevamento di guasti di alimentazione	Sostegno
Funzione di protezione del filo sbagliata	Sostegno
Funzione di allarme di guasto	Sostegno
C'è un buzzer	APP può essere personalizzato Impostazioni
Dissipazione di potenza	In equilibrio≈1W, fermo equilibrio≈0,5W
Temperatura di funzionamento	-20°C ~ +55°C
Applicazione	Apparecchi elettrici di piccole dimensioni, giocattoli elettrici, auto/bicicletta di bilanciamento elettrico



Lista di imballaggio



Nome della parte	Qu'è?
15A bilanciatore attivo intelligente	1pc
1m 16AWG Clip Wire	25 pezzi
3 pin 7.62 Pitch termico	1pc
7 pin 7.62 Pitch Termial	1pc
9pin 7.62Pitch termico	1pc
Adaptatore CC	1pc



 Manuale di utilizzo

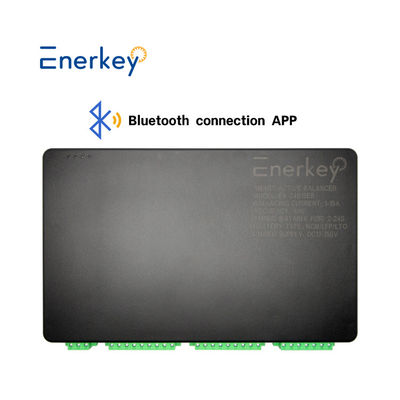

Installazione e utilizzo dell'APP

Impostazioni personalizzate APP:1-15A, a causa della tecnologia di corrente costante e tensione costante, la corrente bilanciata è indipendente dalla differenza di pressione della batteria.

L'app ha versione Android e IOS. Password: "123456"

1) Gli utenti IOS scaricano l'app: cercare "Enerkey" nell'App Store per scaricare

2) Gli utenti Android scaricano l'app:

3) In base al tipo di batteria e numero di stringa della batteria, modificare i parametri

4) Nell'APP è possibile visualizzare la tensione totale, la tensione media, la differenza di tensione massima del pacchetto di batterie e le informazioni sulla tensione e la resistenza della linea di ciascuna batteria.C'è anche una funzione di allarme per rilevare la temperatura di equilibrioTemperatura MOS e temperatura della batteria in tempo reale.

Diagramma di cablaggio
EK-24S15EB supporta 2S-24S. La figura seguente mostra come installare e collegare i cavi alla catena della batteria 24S:

EK-24S15EB supporta l'uso in cascata e almeno una batteria tra ogni due equalizzatori è la "fine comune dello scambio di energia".Il seguente utilizza il 40S come esempio per descrivere come installare e collegare i cavi:
