Questo equalizzatore è adatto per stringhe di batterie da 2S a 24S e fornisce funzioni di raccolta e bilanciamento della tensione.



La corrente di equalizzazione di 15A viene utilizzata per il trasferimento di energia. La corrente di equalizzazione non dipende dalla differenza di tensione delle celle della batteria in serie nel pacco batterie.Intervallo di acquisizione della tensione 1.5V~4.5V, precisione 1mV. Adatto al mercato tradizionale di batterie al litio ternario, fosfato di litio ferro, titanato di litio.



Questo strumento di equalizzazione ha funzione di comunicazione Bluetooth e supporta il software APP del telefono cellulare.stato del saldo, e impostare i parametri.



Può essere utilizzato in piccoli veicoli turistici, scooter di mobilità, auto condivise, accumulo di energia ad alta potenza, alimentazione di riserva della stazione base, centrale solare, ecc.può essere utilizzato anche per mantenere l'equilibrio della batteria, riparazione e altre occasioni.



• 1. Questo modulo è una corrente di trasferimento di canale singolo che condivide il tempo e che è indipendente dalla differenza di volta-età,
• 2Anche se la differenza di tensione è ridotta a 1mV, la corrente può comunque mantenere un massimo di 4A.
• 3Saldo complessivo ininterrotto di 24 ore
• 4- Si basa sul trasferimento interno di energia della batteria per raggiungere l'equilibrio complessivo.
• 5- Perdite molto basse.
•

Parametri tecnici

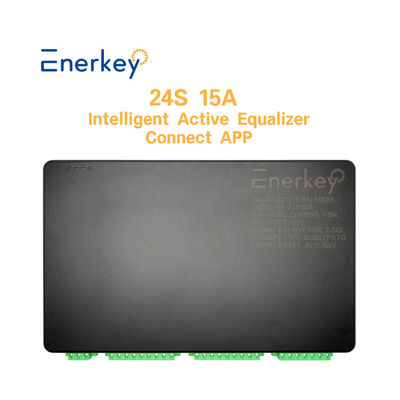

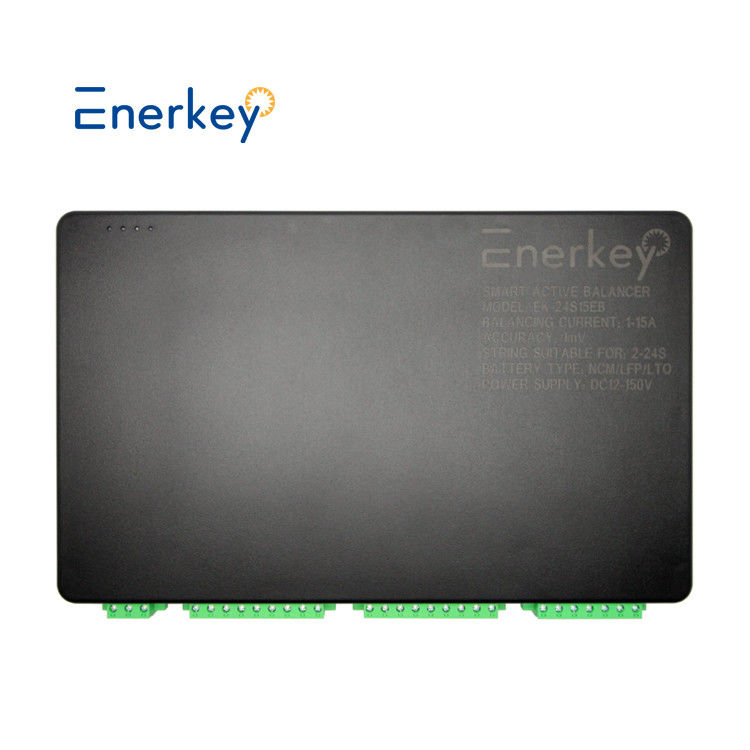

Modello di prodotto	15A bilanciatore attivo intelligente per 2-24 (EK-24S15EB)
Tipo di batteria supportato	NCM/LFP/LTO ((Li-ion/Lifepo4/Lto)
Intervallo di raccolta della tensione di una singola cella	1.5V~4.5V
Sotto tensione protegge la tensione di sonno	APP può essere personalizzato Impostazioni:1.5-4.2V
Metodo di equilibrio	Trasferimento a canale singolo in condivisione temporale, trasferimento di energia punto a punto
Protezione inversa	Potere di supporto al disordine per il rilevamento/protezione
Corrente di equilibrio	APP può essere personalizzato Impostazioni: 1A ~ 15A
Se è necessaria una fonte di alimentazione esterna	Azionato a batteria (precisione: 3 mV) Fornitura di corrente continua (precisione:1mV)
Fornitore di alimentazione esterno	DC 12-120V
Precisione di equalizzazione della tensione	APP può essere personalizzato Impostazioni :1mV(TYP)
Funzione di rilevamento di guasti di alimentazione	Sostegno
Funzione di protezione del filo sbagliata	Sostegno
Funzione di allarme di guasto	Sostegno
C'è un buzzer	APP può essere personalizzato Impostazioni
Dissipazione di potenza	In equilibrio≈1W, fermo equilibrio≈0,5W
Temperatura di funzionamento	-20°C ~ +55°C
Applicazione	Piccole auto turistiche, scooter, auto condivisa

Luce di indicazione LED

Verde...Potenza accesa, continua, potenza buona.

Blu...Bluetooth acceso, connessione riuscita, connessione interrotta.

Giallo...Equilibratore attivo, saldo, completamento dell'equilibrio, flash, equilibratore.

Rosso...Dispositivo difettoso; acceso costantemente: le corde delle batterie non corrispondono all'impostazione; flash: la resistenza della linea di bilanciamento è troppo grande.

Lista di imballaggio



Nome della parte	Qu'è?
15A bilanciatore attivo intelligente	1pc
1m 16AWG Clip Wire	25 pezzi
3 pin 7.62 Pitch termico	1pc
7 pin 7.62 Pitch Termial	1pc
9pin 7.62Pitch termico	1pc
Adaptatore CC	1pc



 Manuale di utilizzo

Installazione e utilizzo dell'APP

Impostazioni personalizzate di APP:1-15A, a causa della tecnologia di corrente costante e tensione costante, la corrente bilanciata è indipendente dalla differenza di pressione della batteria.

L'app ha versione Android e IOS. Password: "123456"

1) Gli utenti IOS scaricano l'app: cercare "Enerkey" nell'App Store per scaricare

2) Gli utenti Android scaricano l'app:

3) In base al tipo di batteria e numero di stringa della batteria, modificare i parametri

4) Nell'APP è possibile visualizzare la tensione totale, la tensione media, la differenza di tensione massima del pacchetto di batterie e le informazioni sulla tensione e la resistenza della linea di ciascuna batteria.C'è anche una funzione di allarme per rilevare la temperatura di equilibrioTemperatura MOS e temperatura della batteria in tempo reale.

Diagramma di cablaggio
EK-24S15EB supporta 2S-24S. La figura seguente mostra come installare e collegare i cavi alla catena della batteria 24S:

EK-24S15EB supporta l'uso in cascata e almeno una batteria tra ogni due equalizzatori è la "fine comune dello scambio di energia".Il seguente utilizza il 40S come esempio per descrivere come installare e collegare i cavi:
