Nome del prodotto

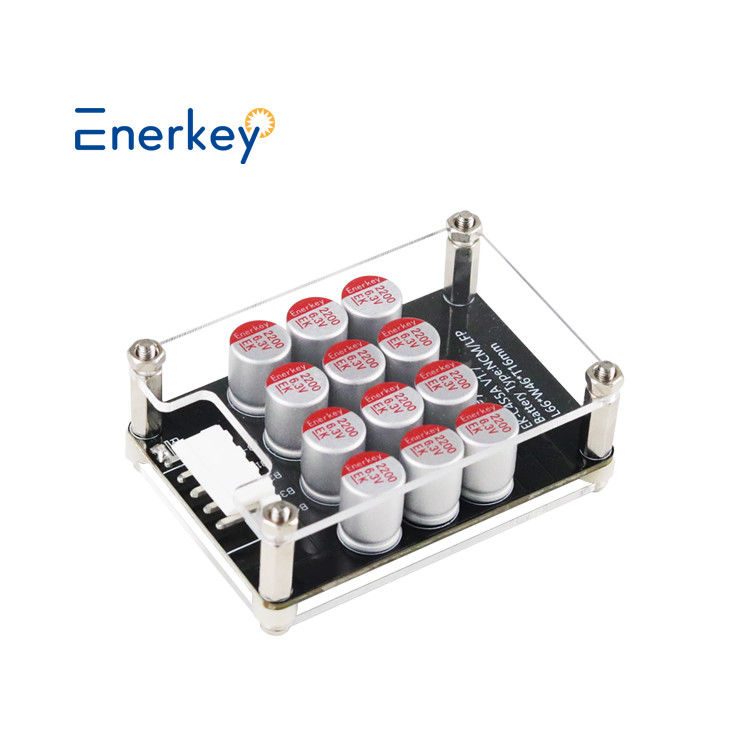

Piattaforma di bilanciamento attivo con scudo acrilico

- Sì.Funzione centrale
▸ Utilizzando la tecnologia di bilanciamento attivo capacitivo, efficienza di bilanciamento ≥85%, molto superiore alla soluzione resistiva tradizionale
▸ supporto per batterie al litio della serie 3-21, compatibili con batterie tradizionali come il fosfato di ferro di litio/litio ternario/litio titanato
▸ La scheda di protezione acrilica è resistente alle alte temperature e agli urti, livello di protezione IP54, visualizzazione in tempo reale dello stato della batteria
▸ Modalità di riposo intelligente, consumo di energia statica < 5μA, che prolunga la durata di attesa della batteria



- Sì.Parametri tecnici

Corrente di bilanciamento: massimo 5,5A (singolo canale)

Capacità della batteria di adattamento: 30AH-300AH
Distanza di lavoro della tensione della cella: 2,7-4,2 V

Cascata: supporto
Accuratezza di bilanciamento della tensione: 5mV (valore tipico)
Temperatura di lavoro: -20°C~+75°C



- Sì.Scenari applicabili
Sistema di accumulo di energia per veicoli elettrici. Stazione base di accumulo di energia solare. Batteria per droni industriali.



Perche' ha scelto noi?
Processo di rivestimento di PCB di livello militare, certificazione del test di spruzzo di sale di 2000 ore
Supporto all'algoritmo di doppio bilanciamento OCV/SOC, tasso di errore <0,5%
Fornire software gratuito per computer ospitanti e pacchetto di sviluppo SDK



Parametri tecnici

EnerKey BMS Active Balancer 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 bilanciatore bilanciatore condensatorecon piastra protettiva acrilica
Stringhe di prodotti	3S	4S	5S
Stringhe adatte	3S	3-4S	4-5S

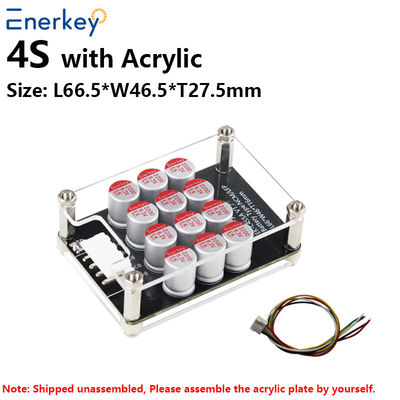

ProdottoDimensione ((mm)	L66*W35*T16	L66*W46*T16	L69*W58*T16
Peso con scatola	0.12 kg	0.13 kg	0.15 kg
Tipo di batteria	NCM/LFP	NCM/LFP	NCM/LFP/LTO
Capacità adeguata	30 ah-300 ah
Cascata equilibrata	Supporta la cascata equilibrata per i pacchetti di batterie, ad esempio può cascata per 11S, 24S, 36S, 48S.... e così via
Intervallo di raccolta della tensione di una singola cella	Versione NCM/LFP: 2.7V-4.2V
	Versione LTO: 1.8-4.2V
Sotto tensione protegge la tensione di sonno	Versione NCM/LFP < 2,7 V
	Versione LTO <1,8V
Metodo di equilibrio	Patentato (brevetto n. ZL 2019 1 1259513.3) architettura bilanciata Metodo del condensatore adattabile, l'intero pacchetto batteria è bilanciato allo stesso tempo. Collegare la batteria per il bilanciamento automatico (default).
Corrente di equilibrio	0.1V Pressione differenziale 1A Corrente in equilibrio,
	la pressione differenziale è proporzionale alla corrente di bilanciamento,
	la corrente di funzionamento massima ammessa è di 5,5 A
Precisione di equalizzazione della tensione	5 mV (valore tipico)
Fornitore di alimentazione esterno	Non è necessario un alimentatore esterno,
	basandosi sul trasferimento interno di energia della batteria per ottenere l'equalizzazione sdjacent.
Corrente di funzionamento in sospensione	7mA, la stringa totale attinge energia
Corrente in standby di sospensione	0.1mA (valore tipico)
Temperatura di funzionamento	-20°C ~ +60°C

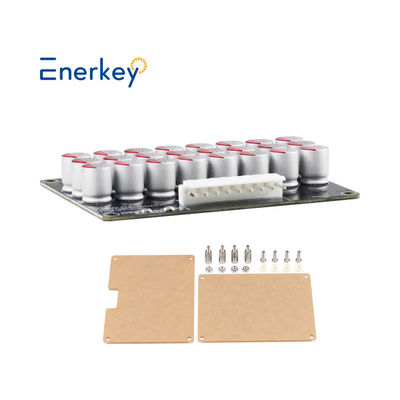

Lista di imballaggio

 Connessione via cavo

Un singolo EK-C4S5A supporta l'uso di batterie a 3 e 4 fili.

EK-C4S5A supporta batterie a cascata.

NOTA:Come illustrato nella figura precedente, possono esistere più fini comuni di scambio di energia,in modo che l'efficienza dell'equilibrio sia maggiore;È inoltre possibile utilizzare una sola estremità comune dello scambio di energia nella giunzione di due moduli..Gli altri piedi liberi sono sospesi, ed è meglio distribuire il numero di corde ugualmente su ogni tavola.Se avete bisogno del diagramma di cascata per più corde, si prega di contattare il nostro servizio online, Grazie.

 Domande frequenti

D1. Perché abbiamo scelto te?

* Possiamo fornirvi un servizio post-vendita efficiente, con più di 10 anni di forte supporto tecnico.

* I prodotti hanno superato la certificazione FCC, CE, ROHS e altre norme internazionali.

* Possiamo fornirvi il prezzo di fabbrica, benvenuti a visitare la nostra fabbrica e il processo di produzione.

Q2. Qual è la vostra gamma di prodotti (tipo)?

*La nostra attività consiste principalmente nella realizzazione di sistemi di gestione delle batterie nei settori delle batterie di potenza, delle batterie di stoccaggio dell'energia e delle batterie di consumo.

*Utilizzato principalmente per le batterie LFP, Li-ino e LTO.

D3: Come faccio a sapere di che tipo di materiale e tipo è la mia batteria?

Se la tensione normale della batteria mostra 3.2V, la batteria è LiFePo4.

* Se la tensione normale della batteria è di 3,6 o 3,7 V, la batteria è a ioni di litio o a Lto.

Q4. Avete requisiti minimi per l'ordine?

Qual è il tempo di consegna per campioni e lotti?

*La nostra quantità minima di ordine è di 1 pezzo, la personalizzazione ODM è disponibile.

* 1~3 giorni di consegna di campioni esistenti, 3~10 giorni di consegna di campioni personalizzati.

D5: E se non posso usarlo?

*I prodotti regolari hanno video didattici, possiamo anche supportare la guida di videochiamata online da ingegneri.

Q6. Quali sono le vostre condizioni di pagamento?

* Accettiamo bonifici e pagamenti in contanti, tutti negoziabili. Metodo di pagamento: visa, mastercard, T/T, PayPal, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB

Q7. Come si garantisce la qualità?

* Tutti i nostri prodotti sono sottoposti a test professionali di laboratorio al 100%, nonché a ripetuti test di invecchiamento.

* Ottenuto la certificazione FCC, CE, ROHS e altre norme internazionali.

* Fornire un servizio di garanzia post-vendita di 3 anni.

Q8. Come scegliere un BMS adatto alla nostra batteria?

* A seconda della tensione e della corrente che corrisponde alla vostra batteria, potete consultare il nostro servizio clienti che vi fornirà il sistema di gestione della batteria più adatto.
