Progettazione del circuito di bilanciamento attivo

1. bilanciamento dell'energia/passivo (scarica di resistenza) Il più tipico e ampiamente usato è il bilanciamento della scarica.

Il principio è semplice e la produzione è conveniente.

bilanciamento energetico (scarico di resistenza) bilanciamento passivo (scarico di resistenza)

Svantaggio: la temperatura dei grandi resistori utilizzati per la scarica può raggiungere i 50-65 gradi, il che è molto caldo!



2. trasferimento di energia/equilibrio attivo (trasformatore, induttore, supercondensatore), attraverso il dispositivo di transizione intermedio per ottenere il trasferimento di potenza piuttosto che il consumo di potenza in eccesso,

la perdita è solo la perdita del trasformatore e del circuito di conversione, quindi ha i vantaggi di un'elevata efficienza energetica e una bassa generazione di calore.



Parametri tecnici

EnerKey BMS Active Balancer 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 Balancer Balancer Capacitor
Stringhe di prodotti	3S	4S	5S
Stringhe adatte	3S	3-4S	4-5S
ProdottoDimensione ((mm)	L66*W35*T16	L66*W46*T16	L69*W58*T16
Peso con scatola	0.12 kg	0.13 kg	0.15 kg
Tipo di batteria	NCM/LFP	NCM/LFP	NCM/LFP/LTO
Capacità adeguata	30 ah-300 ah
Cascata equilibrata	Supporta la cascata equilibrata per i pacchetti di batterie, ad esempio può cascata per 11S, 24S, 36S, 48S.... e così via
Intervallo di raccolta della tensione di una singola cella	Versione NCM/LFP: 2.7V-4.2V
	Versione LTO: 1.8-4.2V
Sotto tensione protegge la tensione di sonno	Versione NCM/LFP < 2,7 V
	Versione LTO <1,8V
Metodo di equilibrio	Architettura bilanciata brevettata (brevetto n. ZL 2019 1 1259513.3) Metodo del condensatore adattabile, l'intero pacchetto batteria è bilanciato allo stesso tempo. Collegare la batteria per il bilanciamento automatico (default).
Corrente di equilibrio	0.1V Pressione differenziale 1A Corrente in equilibrio,
	la pressione differenziale è proporzionale alla corrente di bilanciamento,
	la corrente di funzionamento massima ammessa è di 5,5 A
Precisione di equalizzazione della tensione	5 mV (valore tipico)
Fornitore di alimentazione esterno	Non è necessario un alimentatore esterno,
	basandosi sul trasferimento interno di energia della batteria per ottenere l'equalizzazione sdjacent.
Corrente di funzionamento in sospensione	7mA, la stringa totale attinge energia
Corrente in standby di sospensione	0.1mA (valore tipico)
Temperatura di funzionamento	-20°C ~ +60°C





Lista di imballaggio

 Connessione via cavo

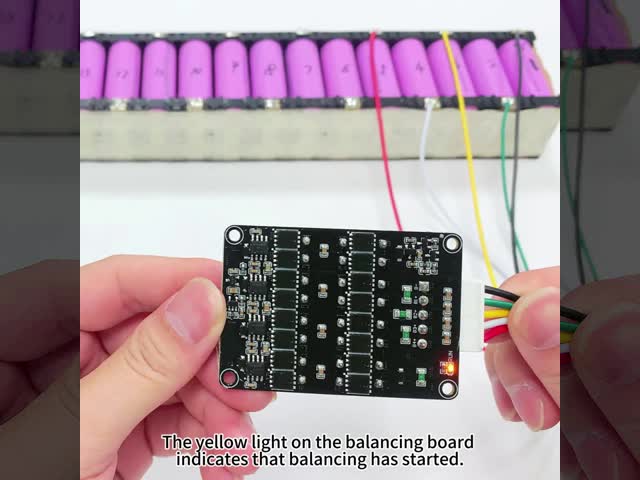

Un singolo EK-C4S5A supporta l'uso di batterie a 3 e 4 fili.

EK-C4S5A supporta batterie a cascata.

NOTA:Come illustrato nella figura precedente, possono esistere più fini comuni di scambio di energia,in modo che l'efficienza dell'equilibrio sia maggiore;È inoltre possibile utilizzare una sola estremità comune dello scambio di energia nella giunzione di due moduli..Gli altri piedi liberi sono sospesi, ed è meglio distribuire il numero di corde ugualmente su ogni tavola.Se avete bisogno del diagramma di cascata per più corde, si prega di contattare il nostro servizio online, Grazie.
